Montaggio del prodotto


    Altro materiale di montaggio necessario (non compreso nel contenuto della fornitura):

    • 3 viti adatte alla base e al peso dell’inverter (diametro: minimo 6 mm)

    • 3 rondelle adatte alle viti (diametro esterno: minimo 18 mm)

    • Se necessario 3 tasselli adatti alla base e alle viti

    ATTENZIONE

    Pericolo di lesioni a causa del peso del prodotto

    In caso di tecnica di sollevamento errata o di caduta del prodotto durante il trasporto o il montaggio sussiste il pericolo di infortuni.

    1. Trasportare e sollevare il prodotto con attenzione. Tenere in considerazione il peso del prodotto.
    2. Indossare dispositivi di protezione individuale idonei durante qualsiasi intervento sul prodotto.

    Procedura:

      8575803788

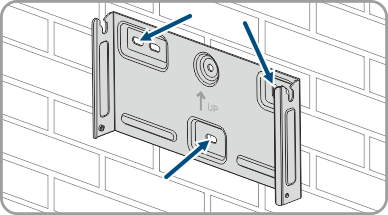

    1. Orientare il supporto da parete orizzontalmente sul muro e segnare la posizione dei fori. Utilizzare almeno un foro in alto a destra e a sinistra e il foro inferiore al centro del supporto da parete. Suggerimento: in caso di montaggio su montante, utilizzare i fori centrali in alto e in basso sul supporto da parete.
    2. Mettere da parte il supporto da parete e forare nei punti contrassegnati.
    3. A seconda del materiale della parete, inserire eventualmente i tasselli nei fori.
    4. 2024894988

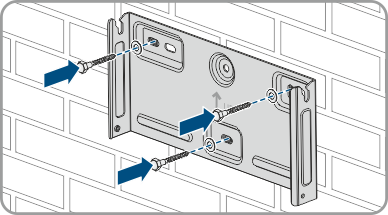

    5. Fissare il supporto da parete in orizzontale con viti e rondelle.
    6. 2371545356
    7. Agganciare l’inverter sul supporto da parete. A tale scopo agganciare i due naselli a destra e a sinistra alle alette sul retro dell'inverter nelle scanalature nel supporto da parete.
    8. Verificare che l’inverter sia ben in sede.
    9. 2371545740
    10. Fissare l’inverter al supporto da parete su entrambi i lati con una vite a testa semisferica M5x12. Inserire la vite nel foro inferiore della vite della linguetta di fissaggio dell’inverter e serrarle (TX25, coppia: 2,5 Nm).
