Messa fuori servizio dell’inverter

Tecnico specializzato

Per mettere completamente fuori servizio l’inverter al termine del suo ciclo di vita, procedere come descritto nel presente capitolo.

ATTENZIONE

Pericolo di lesioni a causa del peso del prodotto

In caso di tecnica di sollevamento errata o di caduta del prodotto durante il trasporto o il montaggio sussiste il pericolo di infortuni.

  1. Trasportare e sollevare il prodotto con attenzione. Tenere in considerazione il peso del prodotto.
  2. Indossare dispositivi di protezione individuale idonei durante qualsiasi intervento sul prodotto.

Procedura:

  1. PERICOLO

    Pericolo di morte dovuto ad alte tensioni

    1. Disinserire l’inverter ( > Disinserzione dell’inverter).

  2. ATTENZIONE

    Pericolo di ustioni per contatto con parti roventi dell’involucro

    1. Attendere 30 minuti che l’involucro si sia raffreddato.
    3189057164

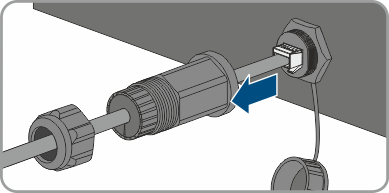

  3. Svitare il connettore RS485 ed estrarlo dalla presa.
    4. 4174728844
  4. Avvitare il cappuccio di protezione alla presa RS485.
    5. 2371721228

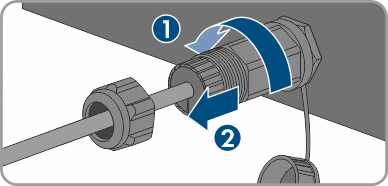

  5. Svitare il dado a risvolto dalla bussola filettata per il cavo di rete.
    6. 3235478796
  6. Svitare la bussola filettata dal filetto della presa di rete sull'inverter e rimuoverla.
    7. 2371721996
  7. Sbloccare il connettore del cavo di rete ed estrarlo dalla presa dell'inverter.
    8. 2047884812

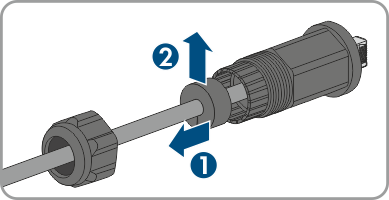

  8. Estrarre la boccola dalla bussola filettata e rimuovere il cavo di rete dalla boccola.
    9. 2371722380
  9. Estrarre il cavo di rete dalla bussola filettata e dal dado a risvolto.
    10. 2371722764

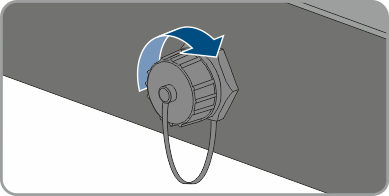

  10. Avvitare il cappuccio di protezione alla presa di rete.
    11. 2371723148
  11. Svitare e rimuovere l'antenna.
    12. 2371723532

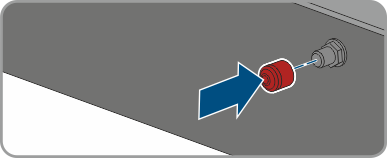

  12. Se è disponibile il cappuccio di protezione, applicarlo alla presa per il collegamento dell'antenna.
    13. 2371723916

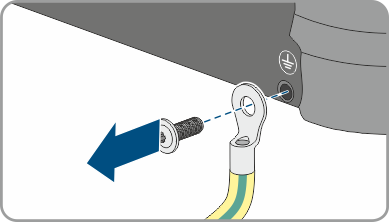

  13. In presenza di una messa a terra aggiuntiva o di un collegamento equipotenziale sull’inverter, allentare la vite a testa semisferica M5x12 (cacciavite TX 25) e rimuovere il cavo di messa a terra.
    14. 2371724300
  14. Svitare le viti a testa semisferica M5x12 a sinistra e a destra per il fissaggio dell'inverter al supporto da parete (cacciavite TX25).
    15. 3189062156

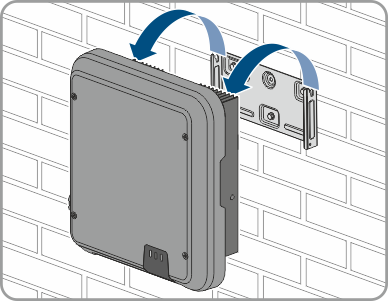

  15. Staccare l’inverter dal supporto da parete sollevandolo verticalmente.
    16. 9366121356

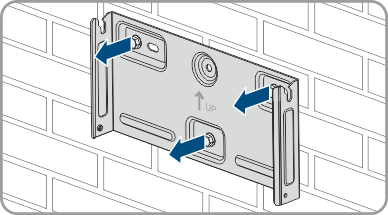

  16. Svitare le viti per il fissaggio del supporto da parete e staccarlo.
  17. Se è necessario immagazzinare o spedire l’inverter, imballare l'inverter, la presa CA, i terminali CC, la boccola di protezione RJ45, l'antenna e il supporto da parete. A tale scopo, utilizzare l’imballaggio originale o una confezione adatta al peso e alle dimensioni dell’inverter.
  18. Qualora sia necessario, smaltire l’inverter nel rispetto delle norme per lo smaltimento dei rifiuti elettronici vigenti nel luogo di installazione.
