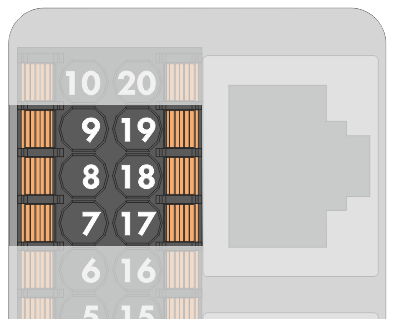

Asignación de pines del relé multifunción
Salida digital
Patilla
Asignación
9 / 19
NE
8 / 18
NC
7 / 17
COM
Salida digital (MFR)
Conexión del relé multifunción
