Rozsah dodávky venkovní varianty bateriové skříně
Zkontrolujte, zda je dodávka kompletní a zda není zvnějšku viditelně poškozená. Je-li dodávka nekompletní nebo poškozená, obraťte se na svého specializovaného prodejce. Bateriovou skříň nikdy neuvádějte do provozu s poškozenými součástmi.

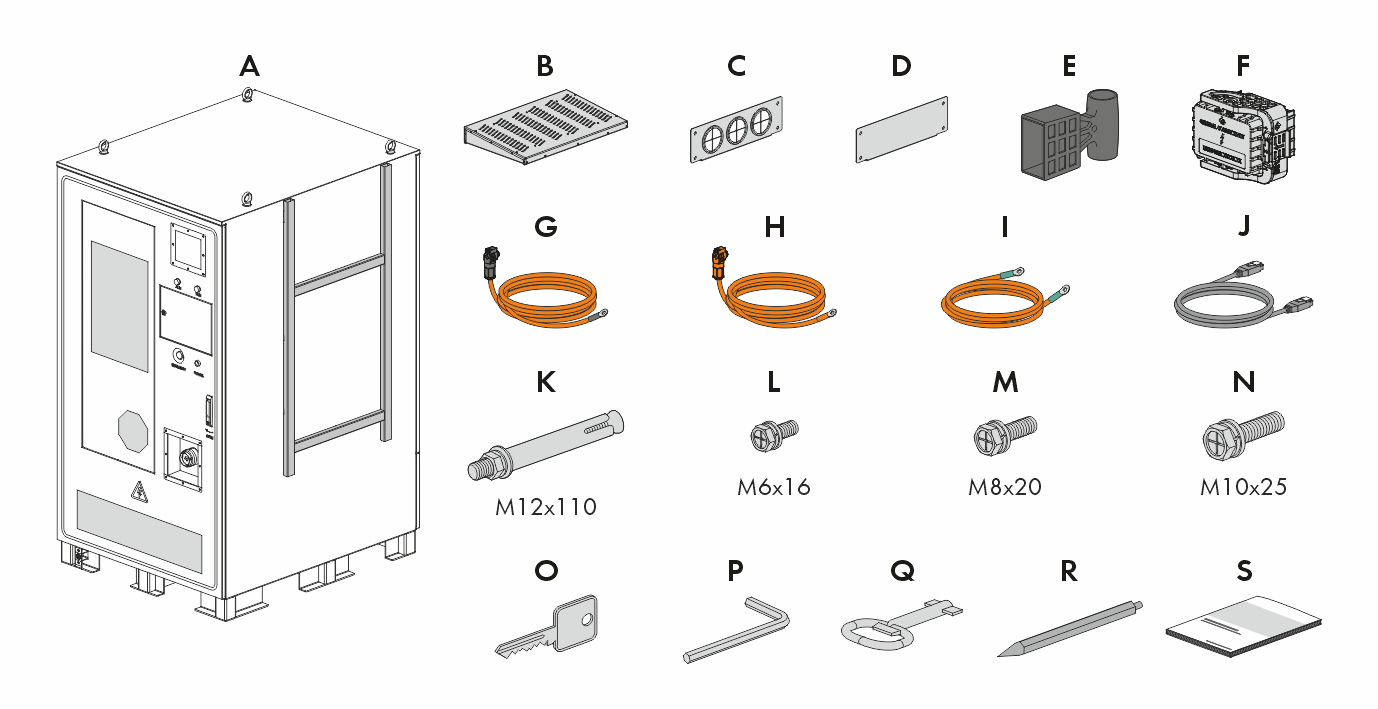

součásti dodávky
Položka | Počet | Označení |
|---|---|---|
A | 1 | Bateriová skříň ve venkovní variantě |
B | 1 | Chránič střídače proti slunečnímu záření |
C | 1 | Chránič kabelu |
D | 1 | Kryt s otvory pro kabely k uzavření otvorů na montážním rámu |
E | 7 | Kryt k uzavření otvorů na montážním rámu |
F | 42 | kombinovaný šroub s šestihrannou hlavou M6×16 |
G | 8 | Objímková kotva M12x110 |
H | 1 | DC kabel s černou zástrčkou pro připojení bateriové skříně ke střídači |
I | 1 | DC kabel s oranžovou zástrčkou pro připojení bateriové skříně ke střídači |
J | 1 | Zemnicí kabel |
K | 4 | kombinovaný šroub s šestihrannou hlavou M8×20 |
L | 1 | Komunikační kabel pro připojení bateriové skříně ke střídači |
P | 1 | Servisní odpojovač jako DC odpínač |
N | 1 | Prodlužovací nástavec spínače pro ovládání jističe QF |
O | 1 | Klíč ke dveřím skříně |
P | 1 | Klíč ve tvaru L pro otevření krytu detektoru plynu |
Q | 1 | Klíč k ovládacímu panelu |
R | 1 | Magnetická tužka pro ovládání displeje detektoru plynu |
N | 1 | Dokumentace zahrnující:
|
