Montage de la protection des câbles pour la variante extérieure de l’armoire de batteries
Pour la variante extérieure de l’armoire de batteries, une protection de câbles est comprise dans la livraison. Celle-ci sert à acheminer les câbles de raccordement et de communication de manière sûre et protégée et doit être fixée à l’armoire de batteries conformément aux étapes de montage suivantes.
Procédure :
- Desserrez le couvercle de la protection de câbles à l’aide des 6 vis à six pans combinées.

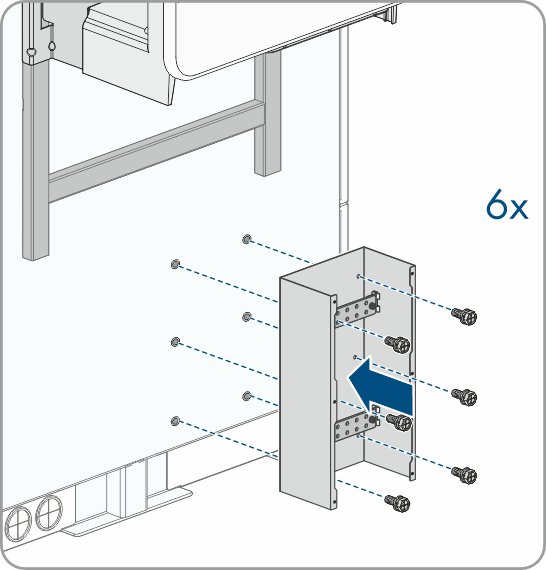

- Fixez le boîtier de la protection de câbles au boîtier de la batterie sous l’onduleur à l’aide des 6 vis à six pans combinées (M6x16, couple de serrage : 2,5 Nm).
- Faites passer les lignes DC et les câbles de communication par le bas à travers la protection des câbles, puis fixez-les.
- Remettez en place le couvercle de la protection des câbles à l’aide des 6 vis à six pans combinées (M6x16, couple de serrage : 2,5 Nm).
- Faites passer le câble AC de l’onduleur jusqu’au point de raccordement au réseau et fixez-le aux œillets de retenue de la protection de câbles située sur le couvercle.
