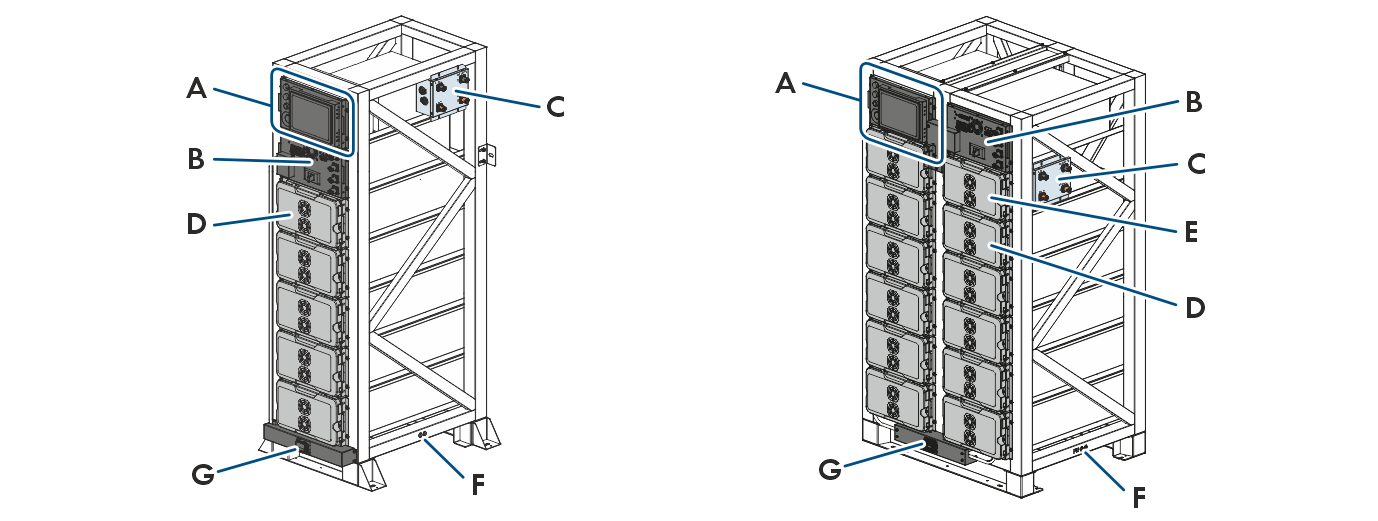

Structure de la variante intérieure de l’armoire de batteries

A

Tableau de commande (LCU = Local Control Unit) entouré des éléments de commande suivants :

• DEL

• Touche Marche/Arrêt

• Interrupteur d’arrêt d’urgence

• Écran tactile

Derrière le tableau de commande se trouvent les bornes pour le câble AC destiné à l’alimentation électrique et pour la communication CAN avec l’onduleur.

B

HV Box (y compris le système de gestion de la batterie)

• Disjoncteur de protection

• Zone de raccordement des câbles DC

C

Fuse Box

D

Couvercle sans module de batterie

Selon l’option choisie, certains casiers peuvent être vides. Les casiers vides n’ont qu’un seul couvercle.

E

Module de batterie

F

Points de mise à la terre à droite et à gauche

G

Sectionneur DC
