Raccordement du relais multifonction
Modes de fonctionnement et variante de raccordement
Les modes de fonctionnement et les variantes de raccordement du relais multifonction au module sont identiques aux modes de fonctionnement et aux variantes de raccordement du relais multifonction au groupe de communication de l’onduleur. Pour de plus amples informations, voir les instructions de l’onduleur sur www.SMA-Solar.com.
Procédure :
- Raccordez les deux câbles de raccordement à l’appareil correspondant (voir instructions du fabricant). Raccourcissez pour ce faire les conducteurs non utilisés jusqu’à la gaine du câble et notez leur couleur.
- Mettez l’onduleur hors tension et sécurisez-le contre tout réenclenchement ( > Mise hors tension de l’onduleur).
- Raccordez les câbles de raccordement à la fiche à 3 pôles (comprise dans la livraison).

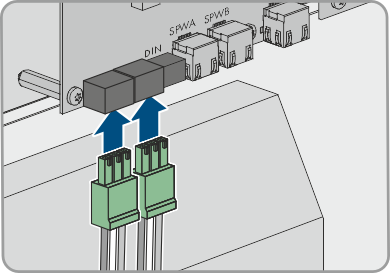

- Branchez les deux fiches à 3 pôles dans les embases à 3 pôles du groupe de communication.
- Faites passer les câbles de signaux du relais multifonction vers l’extérieur par la même ouverture de l’appareil que celle par laquelle passent les câbles réseau.
- Si aucun autre raccordement au module n’est souhaité, fermez l’onduleur et mettez-le en service (voir instructions de l’onduleur).
