Raccordement du contact d’arrêt rapide

Raccordez le câble de raccordement à l’interrupteur d’arrêt rapide (voir instructions du fabricant).
Mettez l’onduleur hors tension et sécurisez-le contre tout réenclenchement ( > Mise hors tension de l’onduleur).
Raccordez le câble de raccordement à la fiche à 2 pôles (comprise dans la livraison).

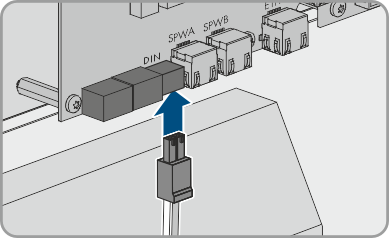

Branchez la fiche à 2 pôles dans l’embase du groupe de communication. Faites attention à l’affectation des broches.
Assurez-vous que la fiche est bien branchée.
Assurez-vous que tous les connecteurs sont correctement raccordés.
Assurez-vous que les conducteurs sont insérés dans les points de serrage.
Fermez l’onduleur et mettez-le en service (voir instructions de l’onduleur).
