Material für automatische Umschalteinrichtung eines 1-phasigen Ersatzstromsystems mit allpoliger Trennung
Die folgende Tabelle bezieht sich auf die Ausführung des Ersatzstromsystems mit Sunny Island und fasst die im Stromlaufplan der Umschalteinrichtung vorgeschlagene Bestückung zusammen. Das Material zur Bestückung der Umschalteinrichtung müssen Sie über Ihren Fachhändler beziehen.
Auslegung der Komponenten innerhalb der Umschalteinrichtung
Die angegebenen Werte der Komponenten sind Empfehlungen von SMA Solar Technology AG. Sie müssen die elektrischen Komponenten entsprechend den vor Ort gültigen Normen und Richtlinien auslegen.
Position | Material | Stückzahl | Auslegung |
|---|---|---|---|
F1 | Schmelzsicherung zur Absicherung der Steuerkabel und Messkabel und zum Schutz der Multifunktionsrelais im Sunny Island | 1 | 1 A, Kaltwiderstand mindestens 0,2 Ω, Schmelzintegral maximal 1 A²s |
F2 | Fehlerstrom-Schutzeinrichtung für Steuerkabel und Messkabel1) | 1 | 40 A/0,03 A, 1-polig + N, Typ A |
F3, F4 | Leitungsschutzschalter zur Absicherung der Phasenkopplung2) | 2 | 32 A, C-Charakteristik, 1-polig |
F5 | Schmelzsicherung zur Absicherung der Steuerkabel und zum Schutz der Multifunktionsrelais im Sunny Island | 1 | 1 A, Kaltwiderstand mindestens 0,2 Ω, Schmelzintegral maximal 1 A²s |
F6 | Leitungsschutzschalter zur Absicherung des Sunny Island | 1 | 32 A, C-Charakteristik, 1-polig |
F7 | Fehlerstrom-Schutzeinrichtung | 1 | 40 A/0,03 A, 1-polig + N, Typ A |
Q2 | Schütz zur Netztrennung | 1 | 400 V, 63 A bei AC-1, AC-7a, 4 no |
Hilfsschalter für Rückmeldung | 1 | 1 nc | |
Q3 | Schütz der Erdungseinrichtung | 1 | 400 V, 40 A bei AC-1, AC-7a, 2 no 2 nc |
Hilfsschalter für Verriegelung von Q1 | 1 | 1 no | |
Q4 | Schütz der Erdungseinrichtung | 1 | 400 V, 40 A bei AC-1, AC-7a, 2 no 2 nc |
Q6 | Phasenkoppelschütz2) | 1 | 400 V, 63 A bei AC-1, AC-7a, 2 no |
X1 | Durchgangsklemme 3-Leiter | 3 | 16 mm², 1-polig, 3 Klemmstellen, grau |
Durchgangsklemme 3-Leiter | 1 | 16 mm², 1-polig, 3 Klemmstellen, blau | |
Durchgangsklemme 3-Leiter | 1 | 16 mm², 1-polig, 3 Klemmstellen, gelb-grün | |
Abschlussplatte für Durchgangsklemme 3-Leiter | 1 | – | |
Gruppenschildträger für Endklammer | 1 | – | |
Endklammer | 1 | Breite: 10 mm | |
X2 | Durchgangsklemme 3-Leiter | 3 | 16 mm², 1-polig, 3 Klemmstellen, grau |
Durchgangsklemme 3-Leiter | 1 | 16 mm², 1-polig, 3 Klemmstellen, blau | |
Durchgangsklemme 3-Leiter | 1 | 16 mm², 1-polig, 3 Klemmstellen, gelb-grün | |
Abschlussplatte für Durchgangsklemme 3-Leiter | 1 | – | |
Gruppenschildträger für Endklammer | 1 | – | |
Endklammer | 1 | Breite: 10 mm | |
X3 | Durchgangsklemme 3-Leiter | 1 | 10 mm², 1-polig, 3 Klemmstellen, grau |
Durchgangsklemme 3-Leiter | 1 | 10 mm², 1-polig, 3 Klemmstellen, blau | |
Durchgangsklemme 3-Leiter | 1 | 10 mm², 1-polig, 3 Klemmstellen, gelb-grün | |
Abschlussplatte für Durchgangsklemme 3-Leiter | 1 | – | |
Gruppenschildträger für Endklammer | 1 | – | |
Endklammer | 1 | Breite: 10 mm | |
X4 | Durchgangsklemme 3-Leiter | 3 | 2,5 mm², 1-polig, 3 Klemmstellen, grau |
Durchgangsklemme 3-Leiter | 1 | 2,5 mm², 1-polig, 3 Klemmstellen, blau | |
Abschlussplatte für Durchgangsklemme 3-Leiter | 1 | – | |
Gruppenschildträger für Endklammer | 1 | – | |
Endklammer | 1 | Breite: 10 mm | |
X5 | Durchgangsklemme 3-Leiter | 4 | 1,5 mm², 1-polig, 3 Klemmstellen, grau |
Durchgangsklemme 3-Leiter (L) | 1 | 6 mm², 1-polig, 3 Klemmstellen, grau | |
Durchgangsklemme 3-Leiter (N) | 1 | 6 mm², 1-polig, 3 Klemmstellen, blau | |
Abschlussplatte für Durchgangsklemme 3-Leiter | 2 | – | |
Gruppenschildträger für Endklammer | 1 | – | |
Endklammer | 1 | Breite: 10 mm | |
Z1 | Sunny Home Manager 2.0 | 1 | – |
1) Ausschließlich im TT-Netz notwendig
2) Phasenkopplung ist optional
Bestückungsvorschlag

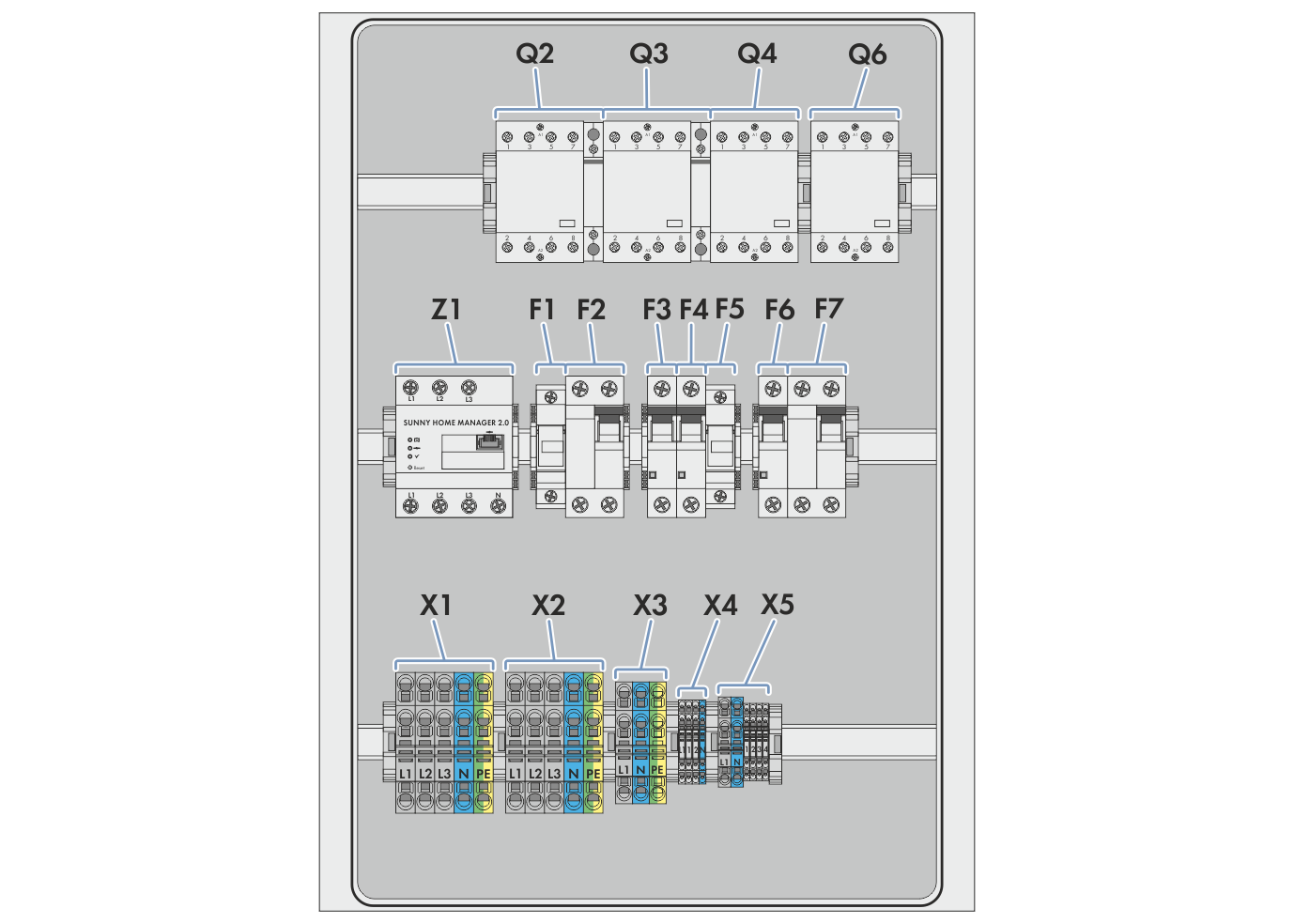

Bestückungsvorschlag für 1-phasige Umschalteinrichtung mit allpoliger Trennung
