Luftkanal am Schalldämpfer montieren

Benötigtes Montagematerial (im Lieferumfang enthalten):

  • 1 Luftkanal

  • 2 Kranösen

  • 1 Montageplatte rechts

  • 1 Montageplatte links

  • 29 Schrauben M6 für die Montage des Luftkanals und der Montageplatten

  • 9 Muttern M6

  • 9 Unterlegscheiben M6

Voraussetzungen:

  • Es sind mindestens 2 Personen für die Montage des Luftkanals vorhanden.

  • Es werden Endlosschlaufen verwendet.

  • Hebezeug ist ordnungsgemäß mit dem Kran verbunden.

  • Es werden eine Traverse und Endlosschlaufen eingesetzt. Dabei sind die Endlosschlaufen ausreichend lang, sodass die Traverse das Dach des Produkts nicht während des Transports berührt.

  • Die Service-Abdeckungen sind vom Luftkanal demontiert.

Vorgehen:

    14048818060
  1. Auf die Bolzen der Montageschiene unterhalb der Zuluftöffnung an der AC-Seite des Wechselrichters links und rechts jeweils 1 Unterlegscheibe und 1 Mutter auf die Bolzen mit 2 bis 3 Umdrehungen montieren. Damit wird verhindert, dass der Luftkanal während der Montage abrutscht.

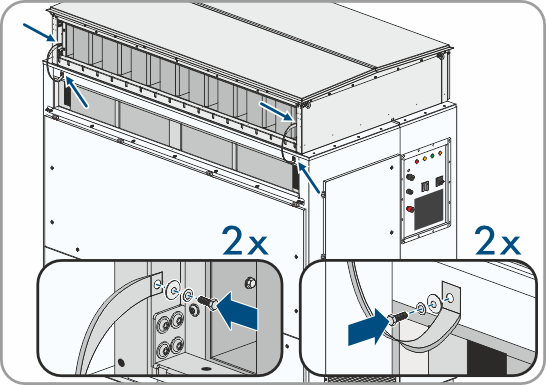

    2. 14901944588
  2. Die 2 Erdungsbänder zwischen Schalldämpfer und Wechselrichter montieren.

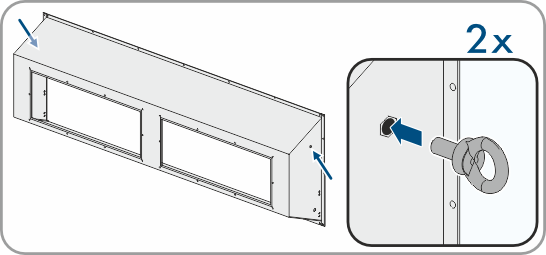

    3. 13822202252
  3. 2 Kranösen an den Seiten des Luftkanals montieren. Dabei sicherstellen, dass die Kranösen vollständig eingeschraubt wurden und senkrecht ausgerichtet sind.

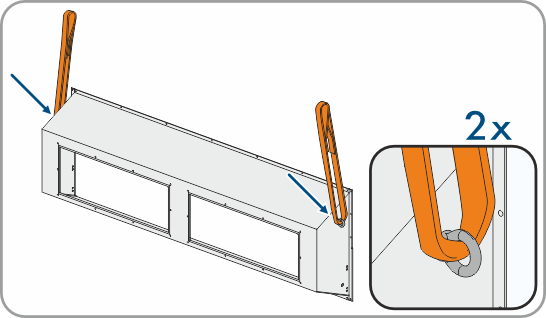

    4. 13822202636
  4. Endlosschlaufen an den 2 Kranösen des Luftkanals befestigen.
  5. Sicherstellen, dass das Hebezeug korrekt befestigt ist.
  6. Den Luftkanal vorsichtig anheben und an der AC-Seite des Wechselrichters vor die Öffnung des Schalldämpfers heben.

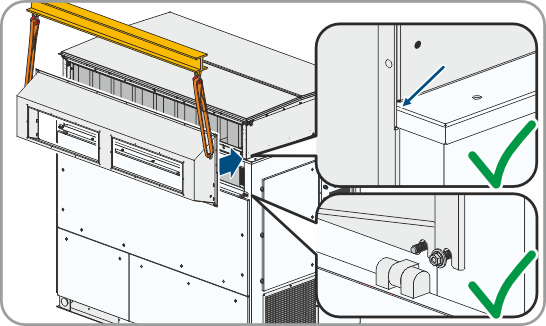

    7. 13822203020
  7. Den Luftkanal an den Bolzen der Montageschiene ausrichten und mit den geschlitzten Öffnungen vorsichtig auf die Bolzen aufsetzen. Dabei sicherstellen, dass die Öffnungen hinter den zuvor montierten Muttern und Unterlegscheiben sitzen.
  8. Den Luftkanal an den Schalldämpfer drücken und sicherstellen, dass der Luftkanal so angebracht ist, dass alle Schraubstellen erreichbar sind.

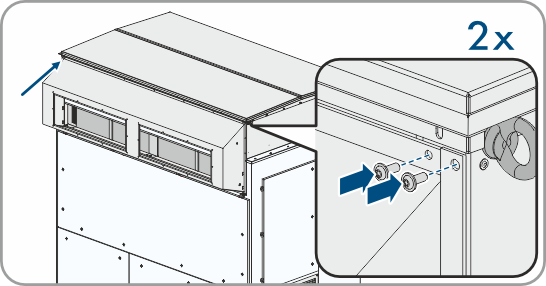

    9. 13822203404
  9. Um den Luftkanal am Schalldämpfer zu fixieren, den Luftkanal in der Mitte und an den oberen Ecken mit jeweils 1Schrauben und 1 Unterlegscheibe leicht befestigen (TX30). Wenn die Bohrungen am Schalldämpfer und am Luftkanal nicht übereinander liegen, kann der Luftkanal mit der Montageschiene leicht verschoben werden.

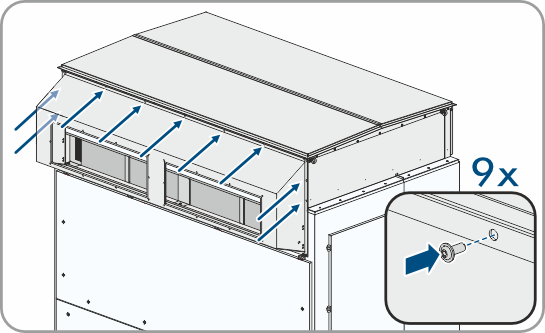

    10. 13822203788
  10. Den Luftkanal vollständig mit Schrauben an der oberen und den seitlichen Kanten am Schalldämpfer leicht befestigen (TX30).

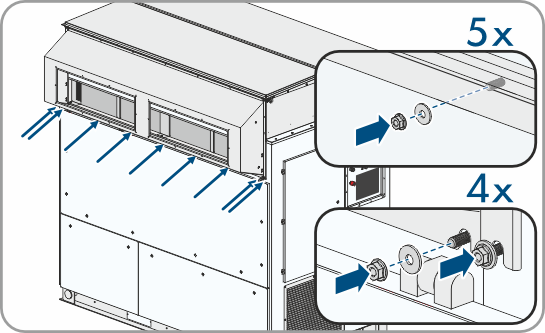

    11. 13822204172
  11. Den Luftkanal mit Muttern und Unterlegscheiben an der Montageschiene befestigen (SW10).
  12. Sicherstellen, dass der Luftkanal flach aufliegt und alle Schrauben korrekt sitzen.
  13. Die 13 Schrauben an der oberen und den seitlichen Kanten mit dem korrekten Drehmoment anziehen (Drehmoment: 6 Nm (53 in-lb)).

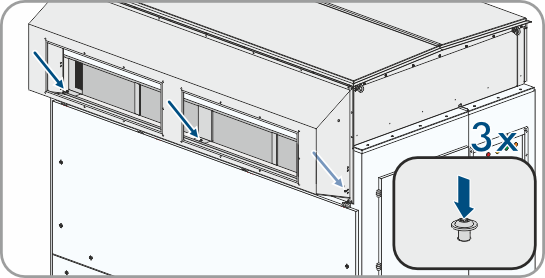

    14. 13822204556
  14. Die 3 Schrauben der Montageschiene zum Befestigen des Luftkanals mit dem korrekten Drehmoment anziehen (Drehmoment: 12 Nm (106 in-lb)).
  15. Die Muttern an der Montageschiene mit dem korrekten Drehmoment anziehen (Drehmoment: 6 Nm (53 in-lb)).

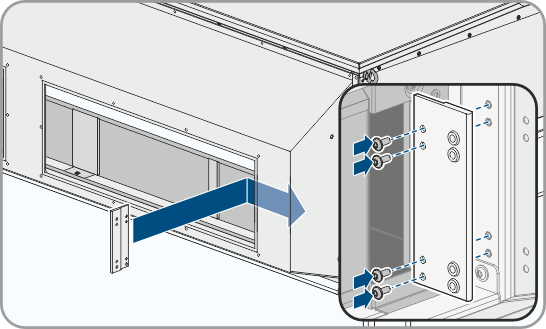

    16. 13854906124
  16. Die Montageplatte für die rechte Seite im Wechselrichter an der bisherige Position der Scharniere der Stützwinkel mit 4 Schrauben montieren (TX30).

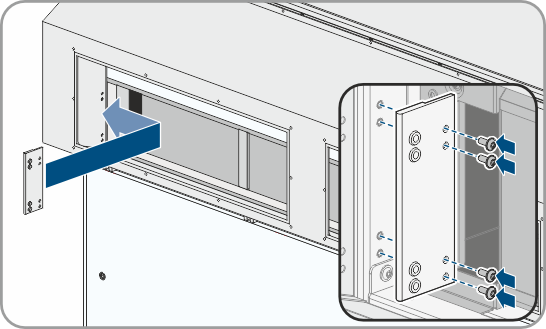

    17. 13854906508
  17. Die Montageplatte für die linke Seite im Wechselrichter an der bisherige Position der Scharniere der Stützwinkel mit 4 Schrauben montieren (TX30).

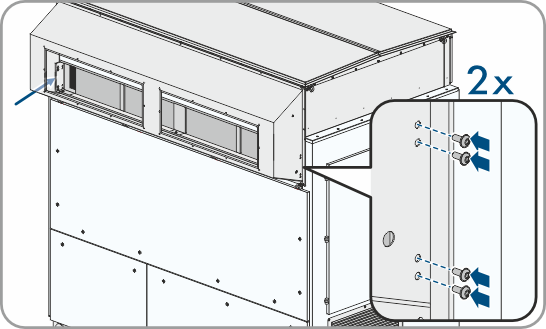

    18. 13854906892
  18. Die Montageplatten von außen am Luftkanal jeweils mit 4 Schrauben montieren (TX30).
  19. Alle Schraubverbindungen an den Montageplatten anziehen (TX30, Drehmoment: 6 Nm (53 in-lb)).
  20. Service-Abdeckung montieren ( > Service-Abdeckungen montieren).

    Sehen Sie dazu auch:

    Service-Abdeckungen des Luftkanals demontieren
    Service-Abdeckungen montieren
