Wechselrichter außer Betrieb nehmen

Fachkraft

Um den Wechselrichter nach Ablauf seiner Lebensdauer vollständig außer Betrieb zu nehmen, gehen Sie vor wie in diesem Kapitel beschrieben.

VORSICHT

Verletzungsgefahr durch das Gewicht des Produkts

Durch falsches Heben und durch Herunterfallen des Produkts beim Transport oder der Montage können Verletzungen entstehen.

  1. Das Produkt vorsichtig transportieren und heben. Dabei das Gewicht des Produkts beachten.
  2. Bei allen Arbeiten am Produkt geeignete persönliche Schutzausrüstung tragen.

Vorgehen:

  1. GEFAHR

    Lebensgefahr durch hohe Spannungen

    1. Den Wechselrichter spannungsfrei schalten ( > Wechselrichter spannungsfrei schalten).

  2. VORSICHT

    Verbrennungsgefahr durch heiße Gehäuseteile

    1. 30 Minuten warten, bis das Gehäuse abgekühlt ist.
    2371721228
  3. Überwurfmutter von der Gewindehülse für das Netzwerkkabel abdrehen.
    4. 3235478796

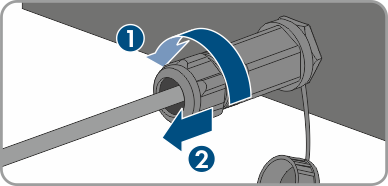

  4. Gewindehülse von dem Gewinde der Netzwerkbuchse am Wechselrichter abdrehen und abnehmen.
    5. 2371721996

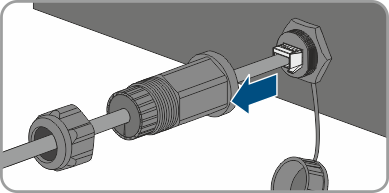

  5. Den Stecker des Netzwerkkabels entriegeln und aus der Buchse am Wechselrichter abziehen.
    6. 2047884812

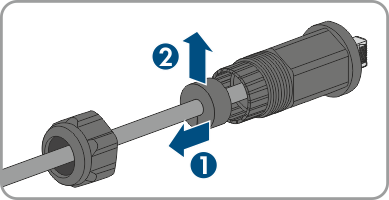

  6. Kabeltülle aus Gewindehülse herausnehmen und Netzwerkkabel aus der Kabeltülle entfernen.
    7. 2371722380

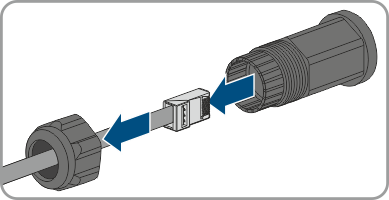

  7. Das Netzwerkkabel aus der Gewindehülse und der Überwurfmutter herausführen.
    8. 2371722764

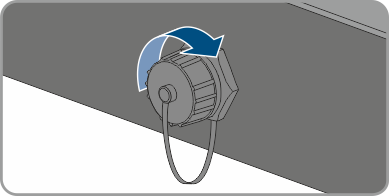

  8. Schutzkappe auf Netzwerkbuchse drehen.
    9. 2371723148

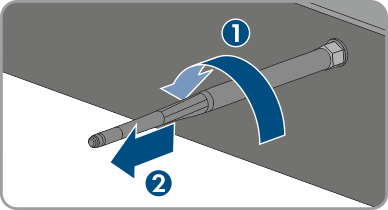

  9. Die Antenne abdrehen und abnehmen.
    10. 2371723532

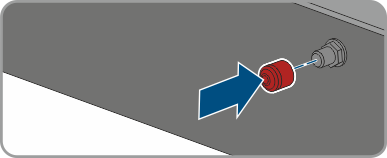

  10. Wenn Schutzkappe vorhanden, die Schutzkappe auf die Buchse für den Anschluss der Antenne stecken.
    11. 2371723916

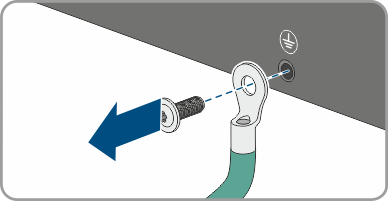

  11. Den AC-Schutzleiter und falls vorhanden das Erdungskabel des PV-Generatorgestells entfernen. Dazu an jedem Anschlusspunkt die Linsenkopfschraube M5x12 herausdrehen (PH2) und Erdungskabel entfernen.
    12. 2371724300
  12. Die Linsenkopfschrauben M5x12 links und rechts zur Sicherung des Wechselrichters an der Wandhalterung herausdrehen (PH2).
    13. 3189062156

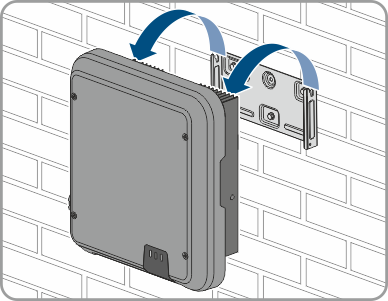

  13. Den Wechselrichter senkrecht nach oben von der Wandhalterung nehmen.
    14. 9366121356

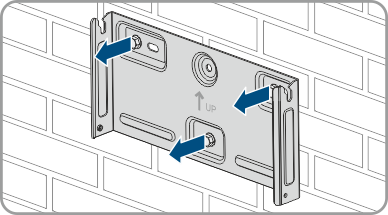

  14. Die Schrauben zur Befestigung der Wandhalterung herausdrehen und Wandhalterung abnehmen.
  15. Wenn der Wechselrichter gelagert oder verschickt werden soll, den Wechselrichter, den AC-Stecker, die DC-Steckverbinder, die RJ45-Schutztülle, die Antenne und die Wandhalterung verpacken. Dazu Originalverpackung oder Verpackung verwenden, die sich für Gewicht und Größe des Wechselrichters eignet.
  16. Wenn der Wechselrichter entsorgt werden soll, den Wechselrichter nach den vor Ort gültigen Entsorgungsvorschriften für Elektronikschrott entsorgen.
