Wechselrichter an das öffentliche Stromnetz anschließen

Fachkraft

Voraussetzungen:

  • Anschlussbedingungen des Netzbetreibers müssen eingehalten sein.

  • Netzspannung muss im zulässigen Bereich liegen. Der genaue Arbeitsbereich des Wechselrichters ist in den Betriebsparametern festgelegt.

Vorgehen:

  1. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
  2. Das AC-Kabel 50 mm abmanteln.
  3. U, O und W jeweils 8 mm kürzen, so dass PE 8 mm länger ist. Dadurch ist sichergestellt, dass sich PE eventueller Zugbelastung zuletzt aus der Schraubklemme löst.
  4. Die Leiter U, O und W 15 mm abisolieren.
  5. Bei Feinlitze U, O und W mit einer Aderendhülse versehen.
  6. Das Erdungskabel abisolieren.
    7. 5510386572
  7. Den abisolierten Teil des Erdungskabels in den Ringkabelschuh einführen und mit einer Crimpzange crimpen.
    8. 5510386956
  8. Die Linsenkopfschraube M5x12 mit Unterlegscheibe M5 durch das Schraubloch in dem Ringkabelschuh führen und den Ringkabelschuh mit der Schraube am Anschlusspunkt festdrehen (PH2, Drehmoment: 2,5 Nm).
    9. 8469123468

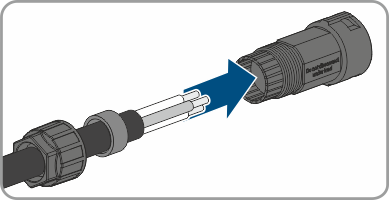

  9. Das AC-Kabel durch Überwurfmutter, Dichtungseinsatz und Gewindehülse des AC-Steckers führen.
    10. 8469135372

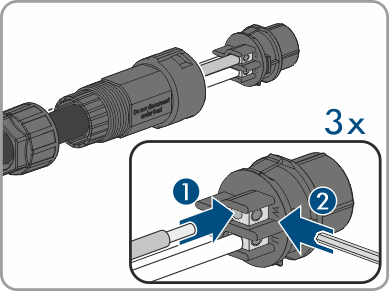

  10. Die AC-Leiter gemäß der Beschriftung in die Anschlussklemme einführen und mit dem mitgelieferten Innensechskantschlüssel festdrehen (HX3, Drehmoment 1,5 Nm ± 0,3 Nm).
  11. Die Gewindehülse und die Anschlussklemme zusammenstecken.
  12. Die Anschlussklemme muss hörbar einrasten.
  13. Die Überwurfmutter handfest anziehen.
  14. Sicherstellen, dass alle Leiter fest am AC-Stecker angeschlossen sind.
    15. 5510388236

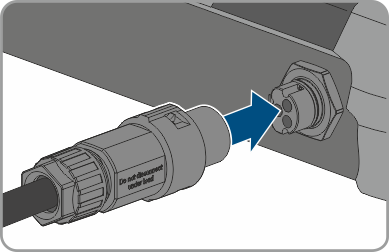

  15. Den AC-Stecker in die Buchse für den AC-Anschluss stecken. Dabei den AC-Stecker so ausrichten, dass die Führungsnase der AC-Buchse am Wechselrichter in die Führungsnut am Buchseneinsatz des AC-Steckers eingeführt wird.
