Produkt montieren
Zusätzlich benötigtes Material (nicht im Lieferumfang enthalten):
2 Sechskant-Holzschrauben aus Edelstahl (SW10, Durchmesser: 6 mm), Schraubenlänge muss sich dabei für den Untergrund und das Gewicht des Produkts eignen (Dicke der Anschraublasche: 4 mm)
Gegebenenfalls 2 Dübel, die sich für den Untergrund und die Schrauben eignen
VORSICHT
Verletzungsgefahr durch das Gewicht des Produkts
Durch falsches Heben und durch Herunterfallen des Produkts beim Transport oder der Montage können Verletzungen entstehen.
- Das Produkt vorsichtig transportieren und heben. Dabei das Gewicht des Produkts beachten.
- Bei allen Arbeiten am Produkt geeignete persönliche Schutzausrüstung tragen.
Vorgehen:
- Position der Bohrlöcher markieren. Dabei die Markierungen waagerecht ausrichten.
- Die Löcher bohren.
- Je nach Untergrund gegebenenfalls die Dübel in die Bohrlöcher stecken.
- Schrauben so weit eindrehen, dass zwischen Schraubenkopf und Untergrund mindestens 6 mm Abstand sind.
- Das Produkt mit den Metall-Laschen in die Schrauben einhängen.
- Die Schrauben mit einer Ratsche oder einem Ringschlüssel handfest anziehen. Dabei können Sie einen eventuellen Versatz bei den Bohrlöchern über entsprechende Ausrichtung der Metall-Laschen ausgleichen.
- Sicherstellen, dass das Produkt fest sitzt.
- Alle nicht benötigten DC-Eingänge mit DC-Steckverbindern und Dichtstopfen verschließen, wie im Folgenden beschrieben. Dabei die Dichtstopfen nicht direkt in die DC-Eingänge am Wechselrichter stecken.
- Den Klemmbügel bei den nicht benötigten DC-Steckverbindern herunterdrücken und Überwurfmutter zum Gewinde schieben.

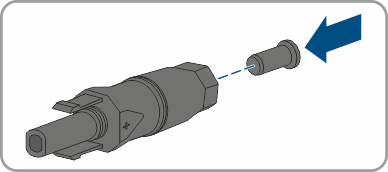

- Den Dichtstopfen in den DC-Steckverbinder stecken.
- Die DC-Steckverbinder mit Dichtstopfen in die zugehörigen DC-Eingänge am Wechselrichter stecken.
- Die DC-Steckverbinder rasten hörbar ein.
- Sicherstellen, dass die DC-Steckverbinder mit den Dichtstopfen fest stecken.
ACHTUNG
Beschädigung des Produkts durch Sand, Staub und Feuchtigkeit bei nicht verschlossenen DC-Eingängen
Das Produkt ist nur dicht, wenn alle nicht benötigten DC-Eingänge mit DC-Steckverbindern und Dichtstopfen verschlossen sind. Durch das Eindringen von Sand, Staub und Feuchtigkeit kann das Produkt beschädigt und die Funktion beeinträchtigt werden.
