Übersicht des Anschlussbereichs

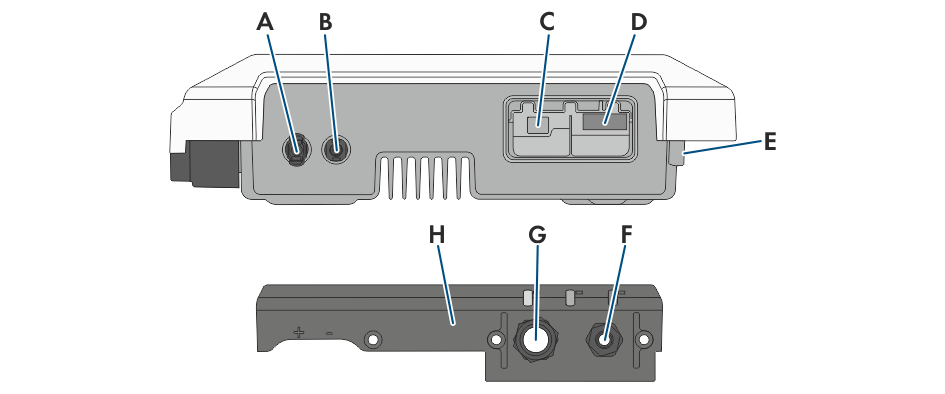

Anschlussbereiche und Gehäuseöffnungen an der Unterseite des Wechselrichters
|
Position |
Bezeichnung |
|---|---|
|
A |
Positiver DC-Steckverbinder |
|
B |
Negativer DC-Steckverbinder |
|
C |
RJ45-Buchse für das Netzwerkkabel |
|
D |
Buchse für den AC-Stecker |
|
E |
Anschluss der Erdungsklemme für zusätzliche Erdung |
|
F |
Kabelverschraubung für das AC-Kabel |
|
G |
Kabelverschraubung mit Blindstopfen für das Netzwerkkabel |
|
H |
Anschlusskappe |
