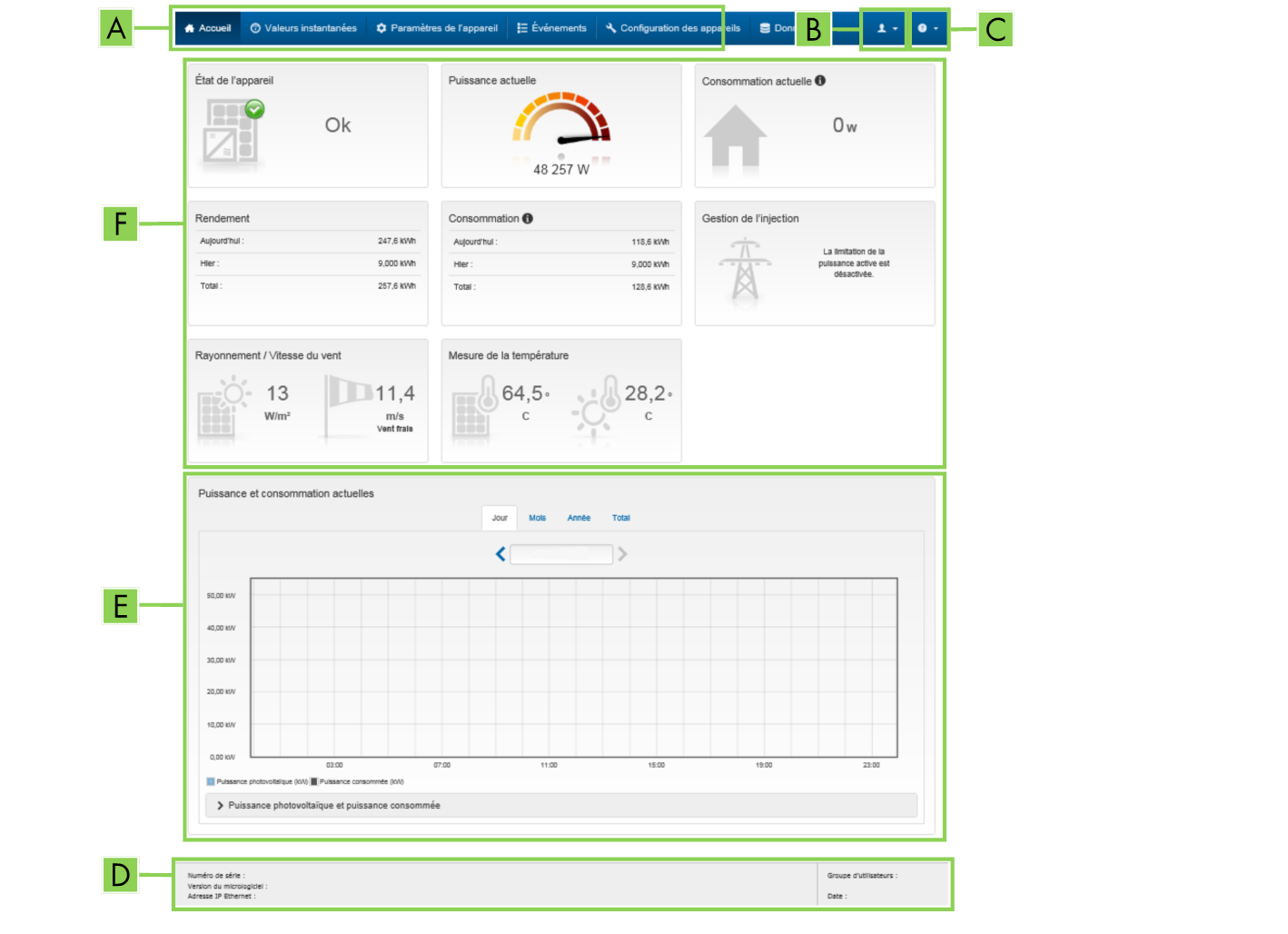

Structure de la page d’accueil de l’interface utilisateur

A

Menu

Permet d’accéder aux fonctions suivantes :

• Home

  Ouvre la page d’accueil de l’interface utilisateur

• Valeurs instantanées

  Valeurs de mesure actuelles de l’onduleur

• Configuration de l’installation

  Vous pouvez consulter et configurer ici les différents paramètres de fonctionnement de l’onduleur en fonction du groupe d’utilisateurs.

• Événements

  Ici sont affichés tous les événements survenus au cours de la période sélectionnée. Il existe plusieurs types d’événements : Information, Avertissement et Erreur. Les événements en cours de type Erreur et Avertissement sont également affichés dans le viewlet État de l’appareil. Seul l’événement avec la priorité la plus élevée est affiché. Par exemple, si un avertissement et une erreur surviennent en même temps, seule l’erreur est affichée.

• Configuration des appareils

  Vous pouvez configurer ici les différents paramètres concernant l’onduleur. Les paramètres disponibles à la sélection dépendent du groupe d’utilisateurs connecté et du système d’exploitation de l’appareil avec lequel l’interface utilisateur a été appelée.

• Données

  Cette page comprend toutes les données enregistrées soit sur la mémoire interne de l'onduleur, soit sur un support de mémoire externe.

B

Réglages utilisateur

Permet d’accéder aux fonctions suivantes, en fonction du groupe d’utilisateurs connecté :

• Lancer l’assistant d’installation

• Connexion SMA Grid Guard

• Logout

C

Aide

Permet d’accéder aux fonctions suivantes :

• Afficher des informations sur les licences open source utilisées

• Lien vers le site Internet de SMA Solar Technology AG

D

Barre d’état

Affiche les informations suivantes :

• Numéro de série de l’onduleur

• Version du micrologiciel de l’onduleur

• Adresse IP de l’onduleur dans le réseau local et/ou adresse IP de l’onduleur dans le réseau local sans fil

• En cas de connexion au réseau local sans fil : puissance du signal de la connexion

• Groupe d’utilisateurs connecté

• Date et heure réglées sur l’onduleur

E

Puissance et consommation actuelles

Évolution dans le temps de la puissance photovoltaïque et de la puissance consommée par le foyer dans la période sélectionnée. La puissance consommée n’est affichée que si un compteur d’énergie est installé dans l’installation.

F

Affichage de l’état

Les différentes sections contiennent des informations sur l’état actuel de l’installation photovoltaïque.

• État de l’appareil

  Indique si l’onduleur se trouve actuellement en parfait état de fonctionnement ou si une erreur ou un avertissement est survenu.

• Puissance actuelle

  Indique la puissance actuellement produite par l’onduleur.

• Consommation actuelle

  Indique la consommation actuelle du foyer si un compteur d’énergie est installé dans l’installation.

• Rendement

  Indique le rendement énergétique de l’onduleur.

• Consommation

  Indique la consommation d’énergie du foyer si un compteur d’énergie est installé dans l’installation.

• Gestion de l’injection

  Indique si l’onduleur limite actuellement sa puissance active.

• Rayonnement solaire / vitesse du vent

  Indique le rayonnement solaire et/ou la vitesse du vent actuel(le) mesuré(e) par chaque capteur raccordé.

• Mesure de la température

  Indique la température actuelle des panneaux photovoltaïques et/ou la température ambiante mesurée par chaque capteur raccordé.
