Estructura de la página de inicio de la interfaz de usuario


2885415052

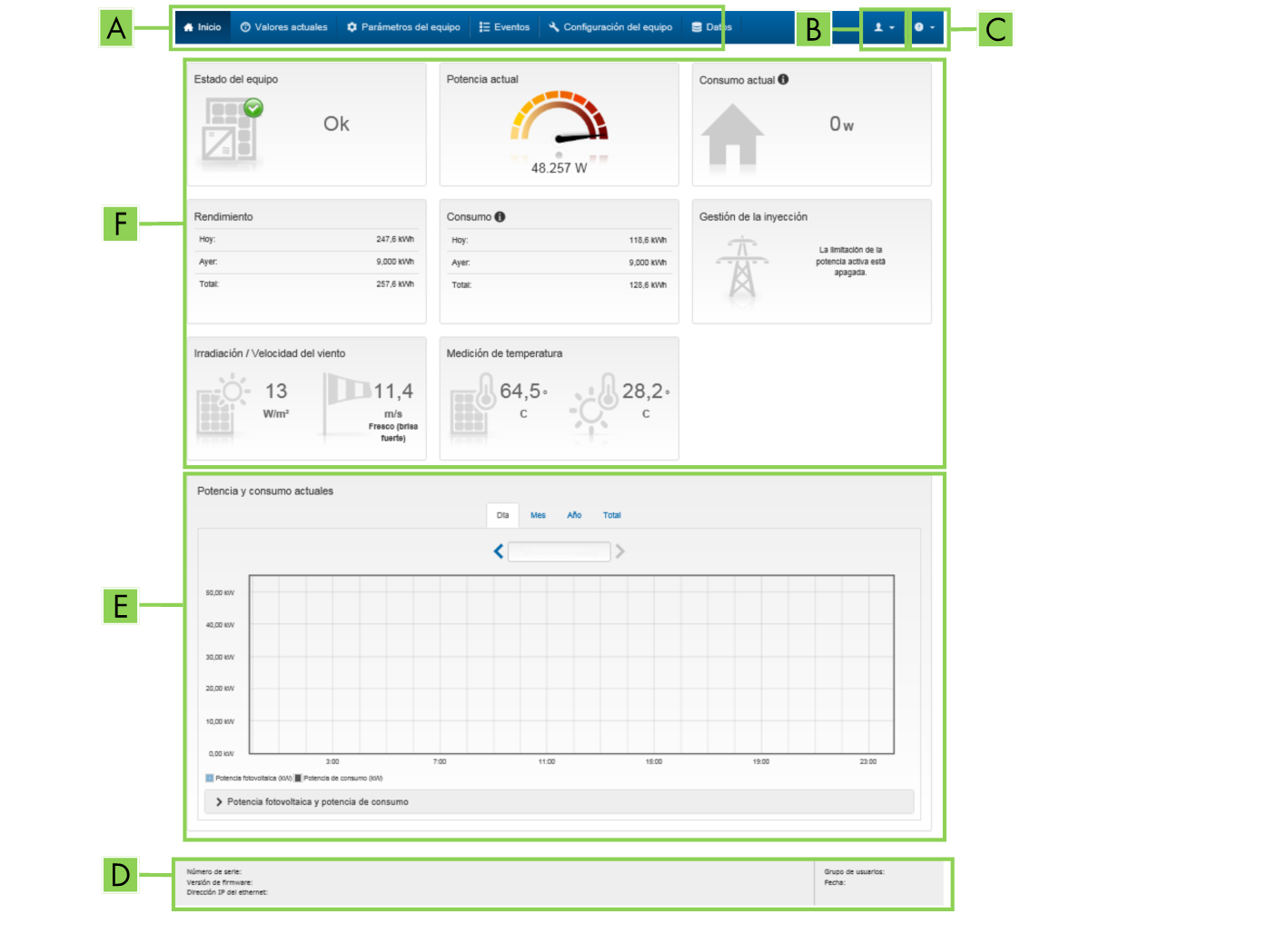

Estructura de la página de inicio de la interfaz de usuario (ejemplo)

Posición

Denominación

Significado

A

Menú

Ofrece estas funciones:

  • Inicio

    Abre la página de inicio de la interfaz de usuario.

  • Valores actuales

    Valores de medición actuales del inversor.

  • Parámetros del equipo

    Aquí pueden visualizarse y configurarse los diversos parámetros de funcionamiento del inversor en función del grupo de usuarios.

  • Eventos

    Aquí se muestran los eventos que se han producido en el periodo seleccionado. Existen tres tipos de evento: Información, Advertencia y Error. Los eventos vigentes de los tipos Error y Advertencia aparecen además en el recuadro Estado del equipo, aunque solo se muestra el evento con mayor prioridad. Si, por ejemplo, hay al mismo tiempo un error y una advertencia, solo se mostrará el error.

  • Configuración de equipo

    Aquí es posible realizar diferentes ajustes para el inversor. Los ajustes disponibles dependerán del grupo de usuarios al que pertenece el usuario que ha iniciado sesión y del sistema operativo del equipo desde el que se accede a la interfaz de usuario.

  • Datos

    En esta página encontrará todos los datos guardados en la memoria interna del inversor o en un dispositivo de almacenamiento externo.

B

Ajustes del usuario

Ofrece estas funciones, que dependen del grupo de usuarios al que pertenece el usuario que ha iniciado sesión:

  • Iniciar el asistente de instalación

  • Inicio de sesión SMA Grid Guard

  • Cierre de sesión

C

Ayuda

Ofrece estas funciones:

  • Mostrar información sobre las licencias de código abierto utilizadas

  • Enlace a la página web de SMA Solar Technology AG

D

Barra de estado

Muestra esta información:

  • Número de serie del inversor

  • Versión de firmware del inversor

  • Dirección IP del inversor en la red local o dirección IP del inversor en caso de conexión por WLAN

  • En caso de conexión por WLAN: potencia de señal de la conexión WLAN

  • Grupo de usuarios al que pertenece el usuario que ha iniciado sesión

  • Fecha y hora del inversor

E

Potencia y consumo actuales

Evolución temporal de la potencia fotovoltaica y de la potencia de consumo de la vivienda en el periodo seleccionado. La potencia de consumo solo se representa si hay instalado un contador de energía en la planta.

F

Indicación de estado

Las distintas secciones facilitan información sobre el estado actual de la planta fotovoltaica.

  • Estado de los equipos

    Indica si el inversor está funcionando correctamente o si hay algún error o advertencia.

  • Potencia actual

    Indica la potencia generada en ese momento por el inversor.

  • Consumo actual

    Indica el consumo de la vivienda en ese momento si hay instalado un contador de energía en la planta.

  • Rendimiento

    Indica el rendimiento energético del inversor.

  • Consumo

    Indica el consumo energético de la vivienda si hay instalado un contador de energía en la planta.

  • Gestión de la inyección

    Indica si el inversor está limitando en ese momento su potencia activa.

  • Irradiación/Velocidad del viento

    En función de los sensores conectados, muestra la irradiación solar y/o la velocidad del viento actual.

  • Medición de temperatura

    En función de los sensores conectados, muestra la temperatura actual de los módulos fotovoltaicos y/o la temperatura ambiente.
