Montaje del inversor sobre el tejado
ADVERTENCIA
Peligro de caída durante los trabajos en el tejado
Cuando se trabaja sobre un tejado existe el riesgo de que se produzcan caídas y resbalones. Cuando vaya a trabajar en el tejado, tenga en cuenta la normativa de prevención de accidentes vigentes.
- Antes de pisar el tejado, compruebe que todas las partes afectadas tienen una capacidad de carga suficiente.
- De acuerdo con la normativa de prevención de accidentes deben utilizarse arneses de seguridad para las personas o andamios.
- Utilice dispositivos de protección frente a caídas.
Si desea montar el inversor sobre el tejado bajo los módulos fotovoltaicos, debe proceder según se describe a continuación.
Puede montar el inversor en el tejado con el panel trasero o con la tapa de la carcasa. SMA Solar Technology AG recomienda montar el inversor con la tapa de la carcasa en el tejado. Así se garantiza una mejor disipación del calor. Tenga en cuenta la distancia mínima del inversor al módulo fotovoltaico ( > Requisitos para el montaje del inversor).
Indicación sobre las imágenes de este capítulo
Las imágenes representadas muestran el montaje recomendado del inversor en el tejado con la tapa. El procedimiento para el montaje del inversor con el panel posterior en el tejado es idéntico y no se representa con imágenes en este capítulo.
Posición del inversor
Para garantizar un funcionamiento óptimo y una larga vida útil del inversor, instale todos los inversores centrados bajo cada caja de empalme del módulo fotovoltaico.
Material de montaje adicional necesario (no incluido en el contenido de la entrega):
- El material de fijación necesario debe escogerse según el carril de perfil utilizado.
- El material de fijación debe ser de acero inoxidable.
- Diámetro de los tornillos: máximo 8 mm
PRECAUCIÓN
Daño del módulo fotovoltaico por tornillo demasiado largo
La longitud del tornillo debe ser adecuada para la distancia entre el inversor y la parte de abajo del módulo fotovoltaico.
- Asegúrese de que el módulo fotovoltaico no quede dañado por los tornillos utilizados.
Tiene varias opciones para fijar el inversor a la construcción de pórtico sobre el tejado. A continuación se describe a modo de ejemplo el montaje con tornillos de cabeza de martillo.
Procedimiento:
- Tenga preparado el resumen del montaje suministrado para asignar los inversores a los módulos fotovoltaicos.
- Para el montaje con el área de conexión hacia arriba preste atención a que los conectores y hembrillas estén protegidos frente a la penetración de agua.
- Retire el adhesivo con el número de serie del inversor y péguelo en el lugar adecuado del resumen de montaje suministrado.

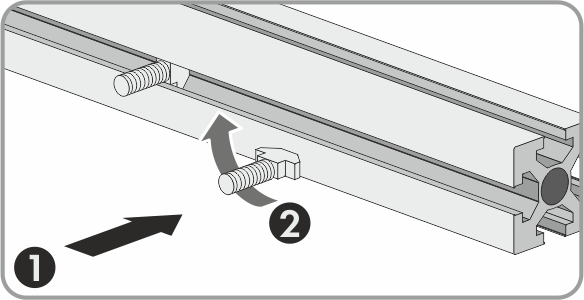

- Introduzca los tornillos de cabeza de martillo en los carriles de perfil y gírelos 90 °. Así los tornillos se fijan en los carriles.

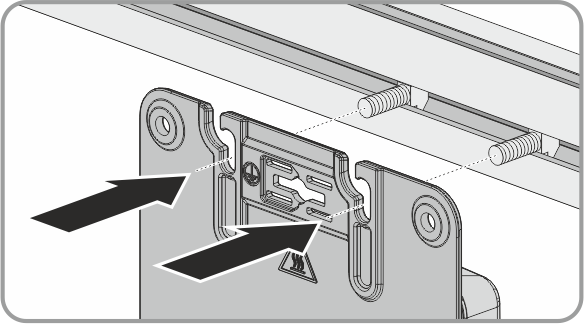

- Coloque el inversor en los tornillos fijados. Para ello, guíe los tornillos de la carcasa por los agujeros alargados hasta el punto de fijación deseado.

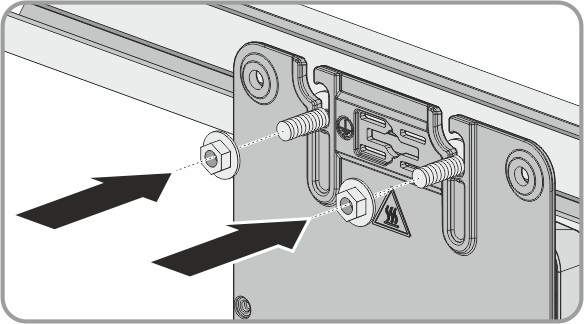

- Fije el inversor con las arandelas y tuercas adecuadas.
- Asegúrese de que el inversor esté bien fijo.
