Establecimiento de las conexiones en el equipo de conmutación

15705524364

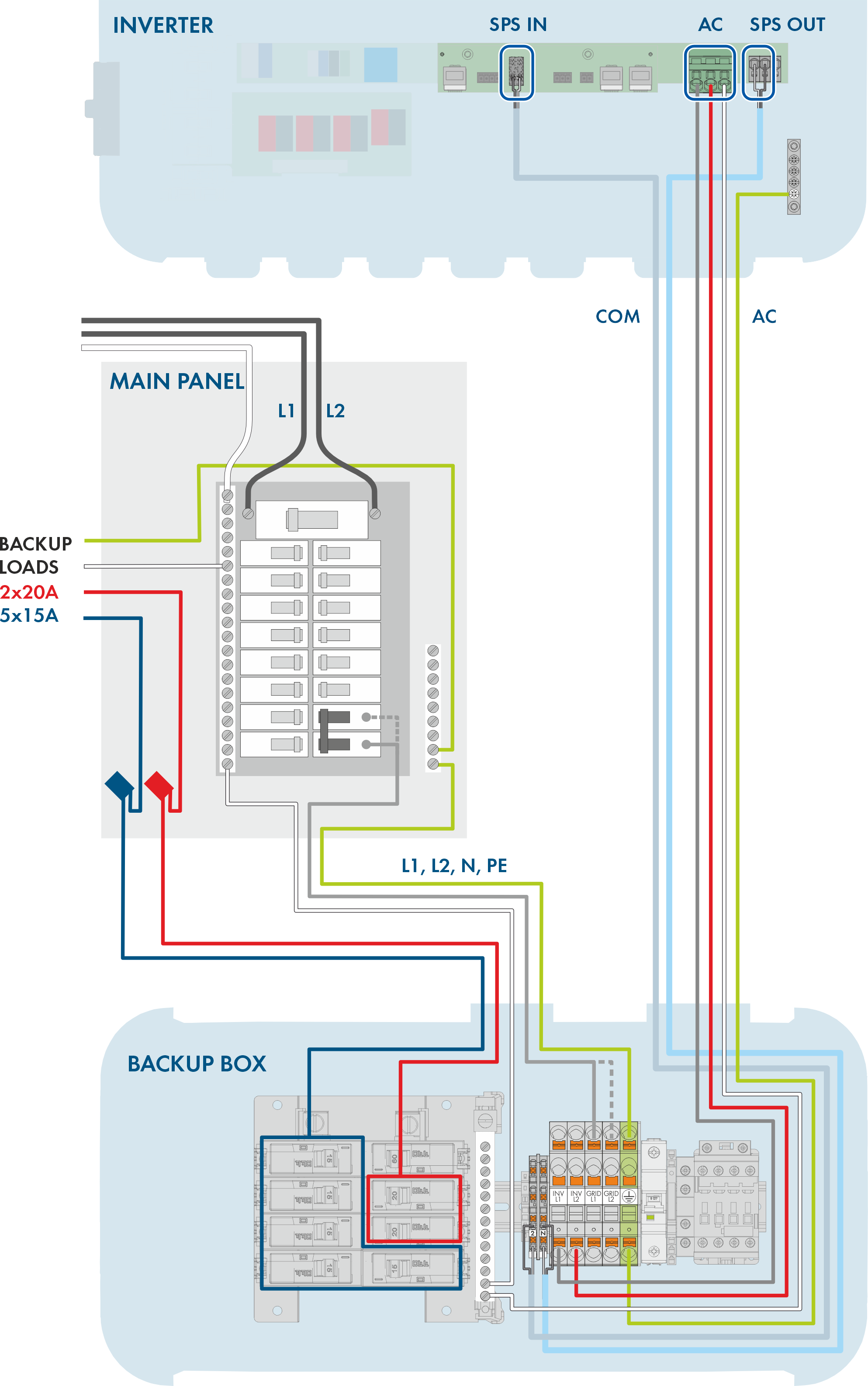

Esquema de interconexión con panel principal

Requisito:

  • Se ha abierto o retirado la tapa del equipo de conmutación.

  • Se ha retirado la cubierta de instalación del equipo de conmutación.

Procedimiento:

  1. Desconecte el inversor de la tensión. Ver instrucciones del inversor.
  2. Desconecte el fusible de CA.

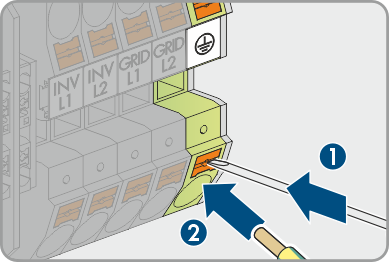

    3. 14887435532
  3. Conecte el PE de la red pública a la conexión inferior en el equipo de conmutación. Para ello, desbloquee el borne con un destornillador plano (5,5 mm).

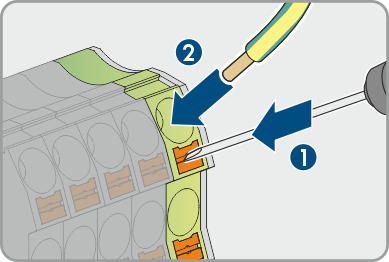

    4. 15635909516
  4. Conecte el PE del inversor en la conexión superior en el equipo de conmutación. Para ello, desbloquee el borne con un destornillador plano (5,5 mm).

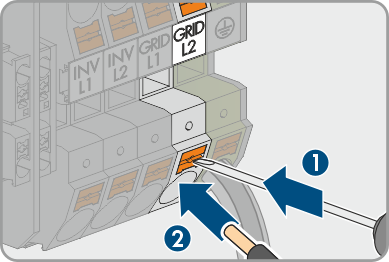

    5. 15288307212
  5. Conecte L2 para la conexión a la red pública en acuerdo con la leyenda a la conexión GRID L2 del equipo de conmutación. Para ello, desbloquee los bornes con un destornillador plano (5,5 mm).

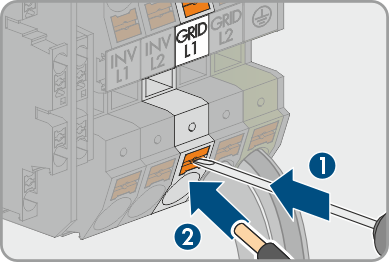

    6. 14887435916
  6. Conecte L1 para la conexión a la red pública en acuerdo con la leyenda a la conexión GRID L1 del equipo de conmutación. Para ello, desbloquee los bornes con un destornillador plano (5,5 mm).

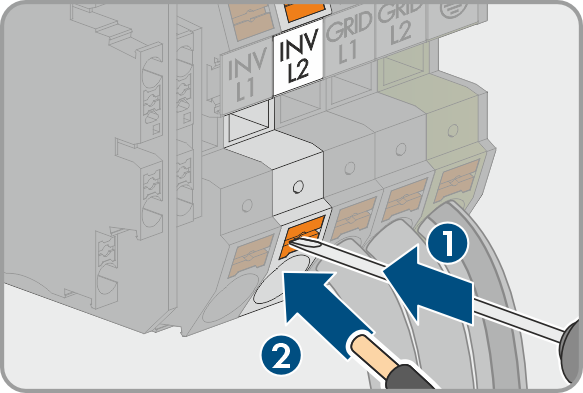

    7. 15288307596
  7. Conecte el conductor L2 para los equipos consumidores de corriente de repuesto a la conexión INV L2 del equipo de conmutación. Para ello, desbloquee los bornes con un destornillador plano (5,5 mm).

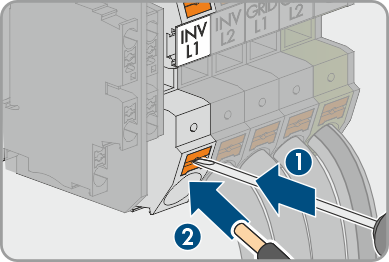

    8. 14887436300
  8. Conecte el conductor L1 para los equipos consumidores de corriente de repuesto a la conexión INV L1 del equipo de conmutación. Para ello, desbloquee los bornes con un destornillador plano (5,5 mm).

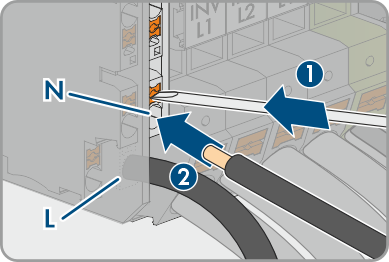

    9. 14887436684
  9. Conecte el cable de CA SPS OUT según la etiqueta a L y N en el equipo de conmutación. Para ello, desbloquee los bornes con un destornillador plano (3,5 mm).

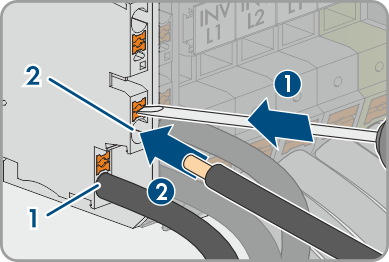

    10. 14887553932
  10. Conecte el cable de CA SPS IN según la etiqueta a 1 y 2. Para ello, desbloquee los bornes con un destornillador plano (3,5 mm).

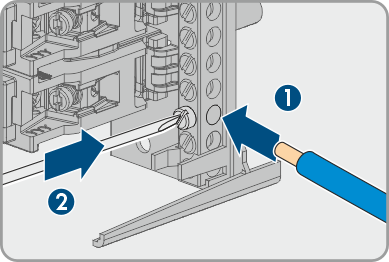

    11. 15635943564
  11. Conecte el conductor N de la red pública a la caja de bornes en el equipo de conmutación.
    12. 15635943948
  12. Conecte el conductor N del inversor a la caja de bornes en el equipo de conmutación.

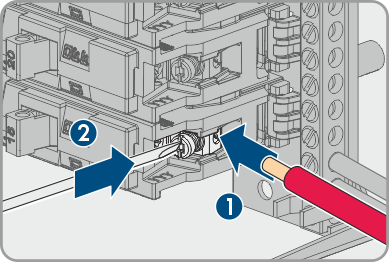

    13. 15635982732
  13. Conecte los conductores L para la cargas en el equipo de conmutación.

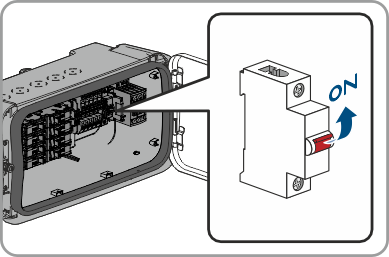

    14. 15907414156
  14. Asegúrese de que el fusible del relé de control esté conectada.
  15. Tire ligeramente de los conductores para asegurarse de que todos estén correctamente instalados en los bornes.
