Collegamento della sorgente di segnali all’MFR

Tecnico specializzato

Requisiti:

Procedura:

  1. Disinserire l’inverter ( > Disinserzione dell’inverter).
  2. Svitare il dado a risvolto dal pressacavo.
  3. Rimuovere la boccola a 4 fori dal pressacavo.
  4. Rimuovere un tappo da un’apertura dell’involucro e tagliare l’apertura con un coltello da taglio.
  5. Infilare il cavo in un’apertura dell’involucro.
  6. Premere la boccola a quattro fori con il cavo nel pressacavo e guidare il cavo fino allo slot MFR. Assicurarsi che le aperture dell’involucro inutilizzate della boccola a quattro fori siano sigillati con un tappo di tenuta.
  7. Spelare il cavo per massimo 6 mm.
    8. 11635067020

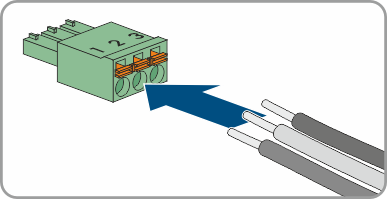

  8. Allacciare il cavo al morsetto tripolare a seconda della modalità di funzionamento. Accertarsi che i conduttori siano inseriti completamente nei morsetti fino all’isolamento.
    9. 11635067788
  9. Inserire la morsettiera a 3 poli con i conduttori collegati nello slot MFR.
  10. Accertarsi che il morsetto sia ben fisso in sede.
  11. Assicurarsi che tutti i conduttori siano correttamente collegati.
  12. Accertarsi che tutti i conduttori siano ben saldi nei morsetti. Suggerimento: per staccare i conduttori dai morsetti, aprire questi ultimi con uno strumento idoneo.
  13. Serrare a mano il dado a risvolto del pressacavo.
