Description du produit

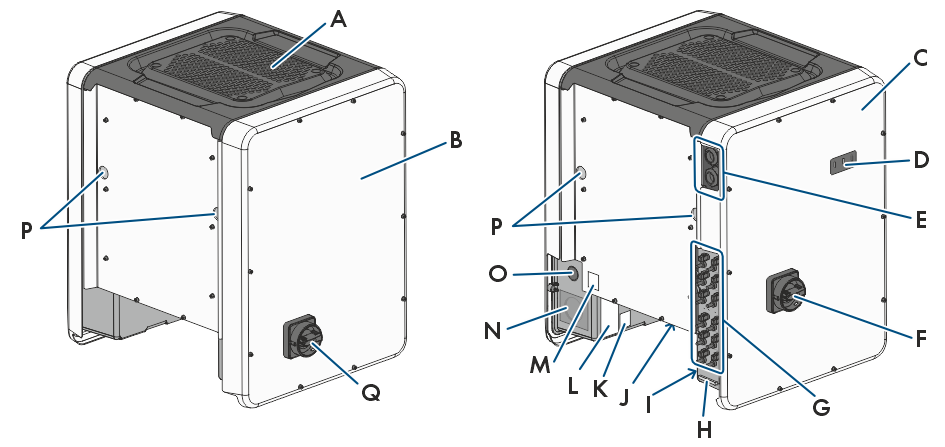

Structure du produit

Position	Désignation
A	Couvercle
B	Connection Unit AC
C	Connection Unit DC
D	DEL Les DEL signalent l’état de fonctionnement du produit.
E	Presse-étoupes pour câble de communication
F	Interrupteur-sectionneur DC
G	Connecteurs DC
H	Barre de mise à la terre de l’équipement pour le conducteur de mise à la terre de l’équipement des panneaux photovoltaïques
I	Autocollants d'avertissement sur le respect des spécifications
J	Support avec 3 ventilateurs
K	Plaque signalétique La plaque signalétique permet d’identifier clairement le produit. La plaque signalétique doit être apposée en permanence sur le produit. Les informations suivantes figurent sur la plaque signalétique : Type d’appareil (Model) Numéro de série (Serial No. ou S/N) Date de fabrication (Date of manufacture) Caractéristiques spécifiques à l’appareil
L	Autocollant supplémentaire donnant des informations pour l’enregistrement sur le Sunny Portal et le mot de passe du réseau local sans fil : Code d’identification (PIC) pour l’enregistrement sur le Sunny Portal Code d’enregistrement (RID) pour l’enregistrement sur le Sunny Portal Mot de passe du réseau local sans fil (WPA2-PSK) pour la liaison directe à l’interface utilisateur de l’onduleur via le réseau local sans fil
M	Ouverture de boîtier pour le raccordement AC
N	Ouverture de boîtier pour conducteur supplémentaire
O	Ouverture de boîtier pour les poignées de transport
P	Interrupteur-sectionneur AC
