Wechselrichter an das öffentliche Stromnetz anschließen
Fachkraft
Voraussetzungen:
Anschlussbedingungen des Netzbetreibers müssen eingehalten sein.
Netzspannung muss im zulässigen Bereich liegen. Der genaue Arbeitsbereich des Wechselrichters ist in den Betriebsparametern festgelegt.
Vorgehen:
- Den Leitungsschutzschalter von allen 3 Phasen ausschalten und gegen Wiedereinschalten sichern.
- Sicherstellen, dass der DC-Lasttrennschalter auf der Position O steht und gegen Wiedereinschalten gesichert ist.
- Wenn der Gehäusedeckel der AC-Connection Unit montiert ist, alle 10 Schrauben des Gehäusedeckels mit einem Torx-Schraubendreher (TX25) herausdrehen und den Gehäusedeckel nach vorne abnehmen.
- Klebeband von der Gehäuseöffnung für den AC-Anschluss lösen.

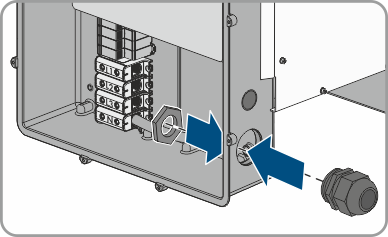

- Die Kabelverschraubung M63 in die Öffnung einsetzen und von innen mit der Gegenmutter anziehen.
- Das AC-Kabel durch die Kabelverschraubung in die AC-Connection Unit führen. Dazu, wenn nötig, die Überwurfmutter der Kabelverschraubung etwas lösen. Bei AC-Kabeln, die einen Klemmbereich von < 35 mm benötigen, den Dichteinsatz der Kabelverschraubung M63 durch den Dichteinsatz mit reduziertem Klemmbereich ersetzen.
- Das AC-Kabel abmanteln.
- L1, L2, L3, N und PE jeweils 30 mm abisolieren.

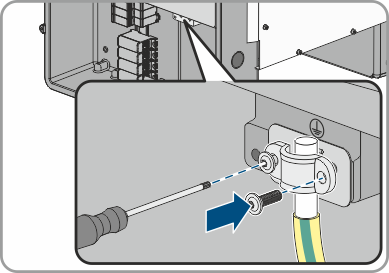

- PE an der Erdungsklemme anschließen. Dazu eine Schraube, mit denen die Schelle und die Anschlussplatte an dem Erdungsanschluss angeschlossen sind, mit einem Torx-Schraubendreher (TX25) etwas lösen und die andere Schraube herausdrehen. Anschließend den PE auf die Anschlussplatte legen und die Schelle über PE führen und beide Schrauben mit einem Torx-Schraubendreher (TX25) anziehen (Drehmoment: 6 Nm).
- Sicherstellen, dass der Leiter auf der Anschlussplatte liegt.

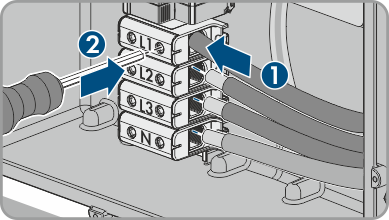

- L1, L2, L3 und gegebenenfalls N entsprechend der Beschriftung an die Anschlussklemmen anschließen. Dazu jeden Leiter bis zum Anschlag in die dazugehörige Anschlussklemme führen und die Schraube der Anschlussklemme mit einem Innensechskant-Schlüssel (SW8, Länge: 50 mm) anziehen (Drehmoment bei Leiterquerschnitt 35 mm² bis 95 mm²: 20 Nm, Drehmoment bei Leiterquerschnitt 120 mm²: 30 Nm).
- Für den Anschluss eines öffentlichen Stromnetzes mit mitgeführtem Neutralleiter muss die Brücke in jedem Fall, wie im nächsten Schritt beschrieben, entfernt werden.

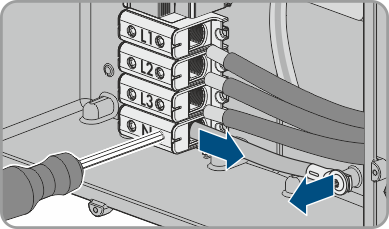

- Wenn N vorhanden und an die dazugehörige Anschlussklemme angeschlossen ist, die standardmäßig eingebaute Brücke zwischen N und dem Gehäuse () entfernen. Dazu die Schraube der Anschlussklemme N und die Schraube des Erdungspunktes () mit einem Innensechskant-Schlüssel (SW8, Länge: 50 mm) herausdrehen und die Brücke aus dem Wechselrichter herausnehmen.
- Sicherstellen, dass alle Anschlussklemmen mit den richtigen Leitern belegt sind.
- Sicherstellen, dass alle Leiter fest sitzen.
WARNUNG
Lebensgefahr durch elektrischen Stromschlag
Der Wechselrichter wird standardmäßig mit einer Brücke zwischen N und dem Gehäuse ausgeliefert. Die Brücke ist für den Anschluss eines öffentlichen Stromnetzes ohne mitgeführten Neutralleiter zwingend erforderlich.
