Conexión de la comunicación CAN entre los armarios para baterías de la variante exterior

Especialista

En 1 inversor se pueden conectar hasta 4 armarios para baterías: en caso de sistemas con más de 1 armario para baterías, los armarios para baterías individuales deben interconectarse en fila a través del bus de comunicación CAN.

Procedimiento:

  1. Compruebe que en el armario para baterías principal esté insertado en SPD2 (IN) el terminador previamente instalado.

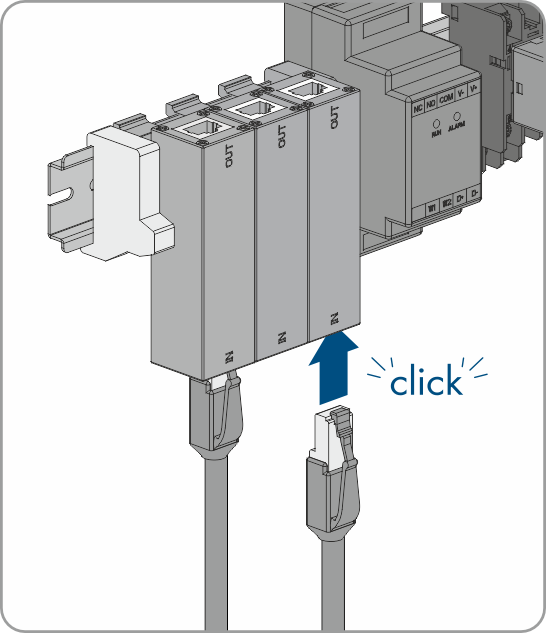

    2. 17061102860
  2. En el armario para baterías principal, inserte un extremo del cable de comunicación en SPD3 (IN).
  3. En el primer armario para baterías secundario, inserte el otro extremo del cable de comunicación en SPD2 (IN).
  4. Conecte los armarios para baterías adicionales mediante un cable de comunicación de SPD3 (IN) a SPD2 (IN).
  5. SPD3 (IN): conexión al siguiente armario para baterías
  6. SPD2 (IN): conexión al armario para baterías previo
  7. Inserte un terminador en el último armario para baterías secundario SPD3 (IN).

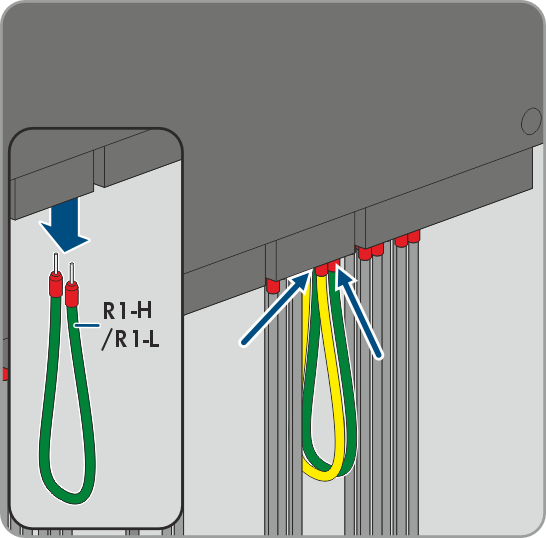

    8. 17061103756
  8. Detrás de la pantalla de cada armario para baterías, suelte los hilos R1-H y R1-L y retire el cable.
