Conexión de la comunicación CAN entre los armarios para baterías de la variante interior
Especialista
En 1 inversor se pueden conectar hasta 4 armarios para baterías: en caso de sistemas con más de 1 armario para baterías, los armarios para baterías individuales deben interconectarse en fila a través del bus de comunicación CAN.
Procedimiento:
- Compruebe que en el armario para baterías principal esté insertado en COM1 el terminador previamente instalado.
- Para alcanzar las conexiones detrás del panel de control en los siguientes pasos, suelte 2 tornillos en el respectivo panel de control y abra la pantalla hacia la derecha.

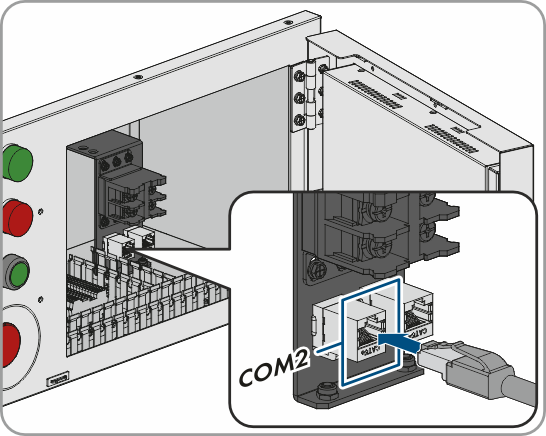

- Conecte el armario para baterías principal y el primer armario para baterías secundario con un cable de comunicación mediante la conexión COM2 detrás del panel de control.
- Conecte el segundo armario para baterías secundario con un cable de comunicación mediante la conexión COM1 en la caja de alta tensión ( > Área de conexión de la caja de alta tensión). Retire los terminadores presentes.
- Conecte el segundo y tercer armario para baterías secundario con un cable de comunicación mediante la conexión COM2 detrás del panel de control.
- Inserte un terminador en el último armario para baterías secundario.
- En caso de que haya dos armarios para baterías secundarios: terminador en COM2 detrás del panel de control.
- En caso de que haya uno o tres armarios para baterías secundarios: terminador en COM1 en la caja de alta tensión.
- Detrás de la pantalla de cada armario para baterías, suelte los hilos R1-H y R1-L y retire el cable.
- Vuelva a cerrar las pantallas abiertas. Al hacerlo, asegúrese de que los cables se encuentren en la ranura de la pantalla y que no queden atrapados. Tienda los cables de comunicación separados de los cables de CC.
- Fije cada pantalla con los 2 tornillos correspondientes (par de apriete: 2,5 Nm).
