Configuración de los armarios para baterías secundarios

Especialista

Se deben ajustar primero individualmente todos los armarios para baterías.

La conexión de cables de CA o CC y de la comunicación CAN puede provocar averías imprevistas si los armarios para baterías aún no se han configurado correctamente.

  1. Antes de configurar los armarios para baterías secundarios, lo único que puede conectarse es la toma a tierra.
  2. Encienda, ajuste y vuelva a apagar directamente cada armario para baterías tal y como se describe aquí.
  3. Solo después de realizar esto se puede continuar con la conexión eléctrica.

Requisitos:

  • Todos los armarios para baterías están desconectados.
  • Todavía no se ha realizado ninguna conexión eléctrica en los armarios para baterías.

    Procedimiento:

    1. Conecte la toma a tierra del armario para baterías secundario.
    2. Conecte el armario para baterías secundario ( > Conexión del armario para baterías).
    3. En el panel de control del armario para baterías secundario arriba a la izquierda, seleccione Terminal User. Se abre la ventana Log in. Con la flecha, seleccione Operator y pulse Log in. Recibirá la contraseña cuando participe en el curso de certificación. Después de introducir la contraseña, confírmela y pulse en Log in. A continuación, en la nueva ventana, confirme de nuevo con Confirm.
      4. 16827717388
    4. Seleccione SMA Storage XL en el borde superior de la pantalla.
    5. Vaya a Communication en el menú.
      6. 16828157452
    6. Seleccione el botón bsmu.
    7. En el parámetro Status, ajuste el valor Disabled.
      8. 16828157836
    8. Pulse el botón Back para regresar al menú SMA Storage XL > Communication.
    9. Seleccione el botón bcmu.
    10. En el parámetro prot change, haga clic en Modify.
      11. 16828158220
    11. En el campo slave_id del nuevo cuadro de diálogo, introduzca la dirección del armario para baterías. Las direcciones deben ser únicas y consecutivas. Por defecto, la dirección del armario para baterías principal está configurada en 80. Es decir, la dirección del primer armario para baterías secundario es 81, la del segundo es 82 y la del tercero es 83.
      12. 16828158604
    12. Confirme el ajuste con el botón Confirm.

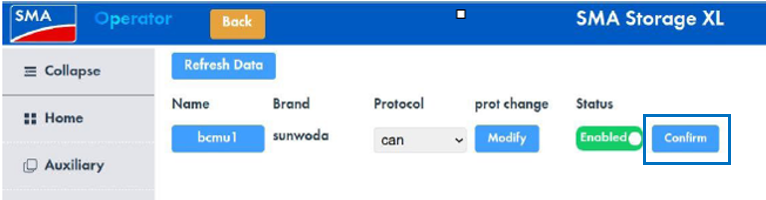

      13. 17326270988
    13. Para finalizar el proceso, confirme con el botón Confirm. A continuación, la pantalla se reinicia y se muestra automáticamente la página de inicio.
    14. Desconecte el armario para baterías secundario.
    15. Repita el procedimiento para cada armario para baterías secundario.

      Para más información...:

      Posibilidades de ajuste para el funcionamiento en paralelo de varios armarios para baterías
      Configuración del armario para baterías principal en varios armarios para baterías
