AC-Kabel der Außenvariante des Batterieschranks anschließen

Fachkraft

  1. Sicherstellen, dass der AC-Leitungsschutzschalter ausgeschaltet und gegen Wiedereinschalten gesichert ist.
    2. 16124466444
  2. Abdeckung des AC-Anschlussbereichs abnehmen.
  3. AC-Kabel unten durch die Kabelverschraubung in den Batterieschrank führen. Dafür ggf. die Kabelverschraubung lösen.
  4. Die AC-Kabel abmanteln.
    5. 16896061708
  5. Die AC-Kabel mit Ringkabelschuhen crimpen ( > Ringkabelschuh crimpen).
  6. Vorhandene Kabelreste aus dem Produkt entfernen.
  7. Kontaktflächen aller Kabelschuhe mit einem sauberen Tuch und Ethanolreiniger säubern und nach dem Reinigen nicht mehr berühren.

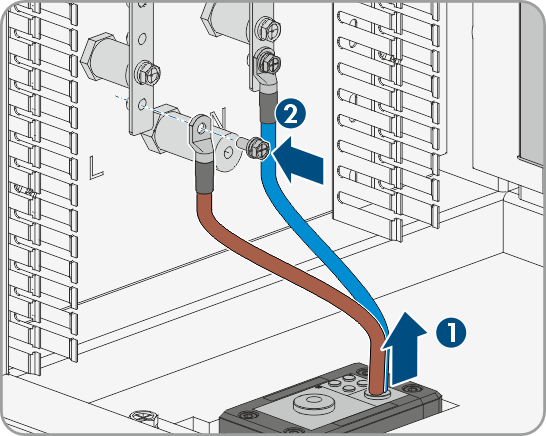

    8. 16054192652
  8. L und N entsprechend der Beschriftung an den Anschlussschienen mit Sechskantschrauben M6 befestigen (Drehmoment 5 Nm).
  9. Sicherstellen, dass alle Leiter fest sitzen.
  10. Abdeckung des AC-Anschlussbereichs wieder anbringen.
