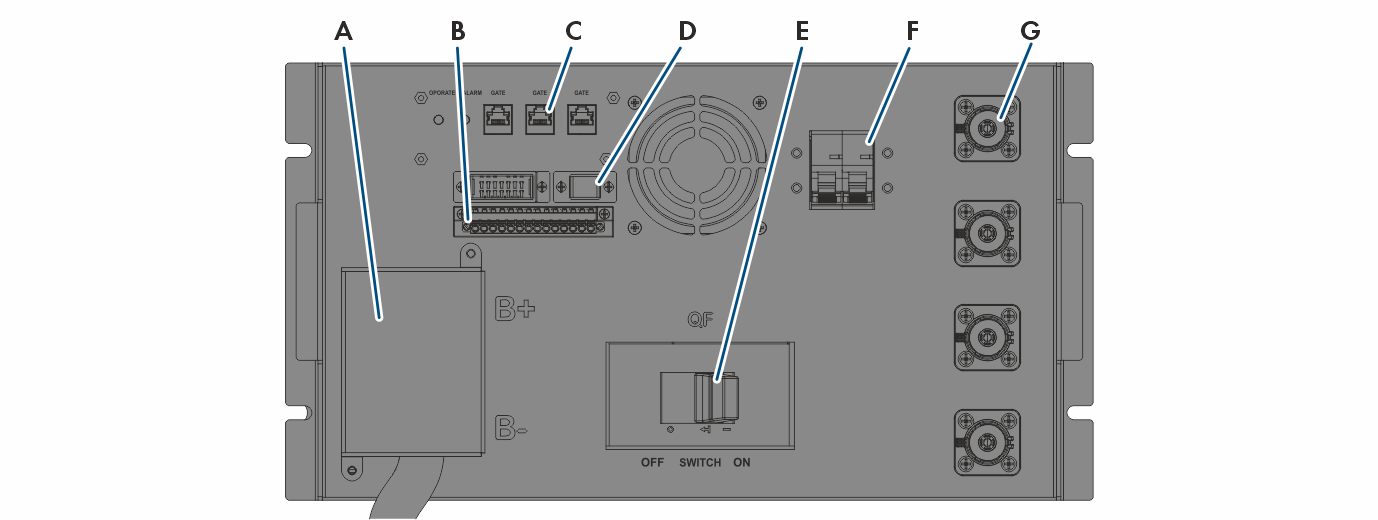

Připojovací část vysokonapěťového boxu

A

B -: DC kontakt bateriových modulů, záporný pól (černý)

B +: DC kontakt bateriových modulů, kladný pól (červený)

B

bez funkce

C

Vnější verze: bez funkce

Interiérová varianta:

• COM0, LAN: bez funkce

• COM1: Zde je předinstalován zakončovací odpor. U minimálně 2 sekundárních bateriových skříní musí být zakončovací odpor na první a na druhé bateriové skříni nahrazen spojkou CAN.

• Komunikace přes CAN mezi více bateriovými skříněmi probíhá částečně za ovládacím panelem (COM2).

• Komunikace přes CAN se střídačem probíhá za ovládacím panelem (INV).

D

bez funkce

E

QF: spínač Zap./Vyp. vysokonapěťového boxu

F

QFx: jističe

G

Interiérová varianta:

• P1 +: DC přípojka pro střídač nebo pro DC-Combiner Box, kladný pól (červená)

• P1 -: DC přípojka pro střídač nebo pro DC-Combiner Box, záporný pól (černá)

Venkovní varianta: bez relevance pro instalaci
