Připojení AC kabelu interiérové varianty bateriové skříně

Odborný pracovník

Předpoklad:

  • AC kabel a DC kabely musejí být uloženy tak, aby byly prostorově odděleny.

    Potřebný materiál (není součástí dodávky):

    • AC kabel a vidlicové kabelové koncovky podle požadavků na kabel

      Postup:

      1. Ověřte, zda je AC jistič vypnutý a zajištěný proti opětovnému zapnutí.

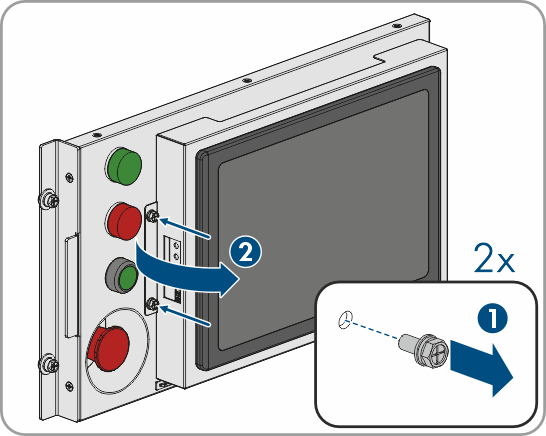

        2. 16894063884
      2. Na levé straně ovládacího panelu vyšroubujte 2 šrouby (PH3) a otevřete panel displeje doprava.
      3. Provlékněte kabel kabelovými oky na bateriové skříni a zaveďte jej až k ovládacímu panelu.
      4. V případě potřeby kabel zkraťte.
      5. Zbavte kabel pláště.
      6. Odstraňte z vodičů N a L izolaci v délce 30 mm.
      7. Zbytky kabelu ihned odstraňte.

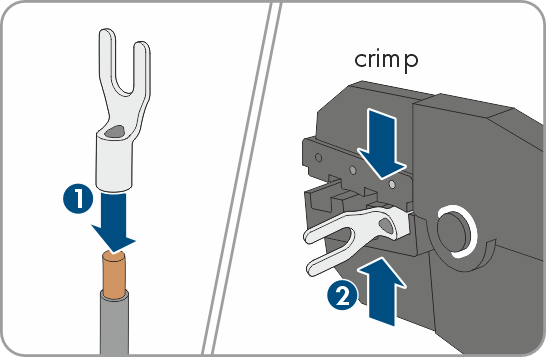

        8. 16897858444
      8. Nalisujte na vodiče AC kabelu vidlicové kabelové koncovky.

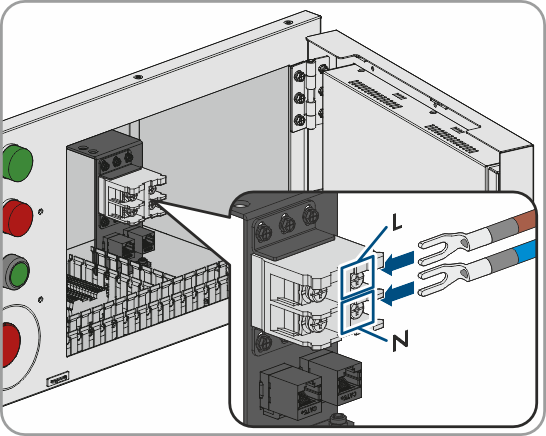

        9. 16054283276
      9. Připojte vodiče N a L podle označení k připojovací svornici v ovládacím panelu. Každý vodič při tom zasuňte až na doraz do příslušné svorky a utáhněte její šroub (PH3, utahovací moment 6 Nm).
      10. Přesvědčte se, zda jsou k připojovacím svorkám připojené správné vodiče.
      11. Ověřte, zda jsou všechny vodiče pevně usazené.
      12. Zavřete panel displeje. Kabel při tom zaveďte dolů do výřezu v panelu displeje.

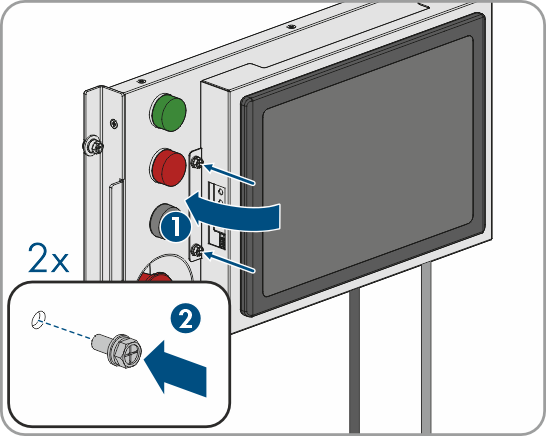

        13. 16894064140
      13. Připevněte panel displeje 2 šrouby (utahovací moment 2,5 Nm).
