Odłączanie falownika spod napięcia
Specjalista
Sposób postępowania:
- Wyłączyć wyłącznik nadmiarowo-prądowy i zabezpieczyć przed ponownym włączeniem.
- Jeśli zainstalowany jest zewnętrzny rozłącznik obciążenia DC, należy go wyłączyć.
- Ustaw rozłącznik obciążenia DC falownika w położeniu O.
- Poczekaj, aż zgasną diody LED.
- Amperomierzem cęgowym sprawdzić na wszystkich przewodach DC, czy nie płynie przez nie prąd.
- Odblokować i wyciągnąć wszystkie wtyki DC. W tym celu umieścić płaski wkrętak lub wkrętak kątowy o szerokości końcówki 3,5 mm w jednej z bocznych szczelin i ściągnąć wtyki DC prosto do dołu. Nie wolno przy tym ciągnąć za przewód.
- Za pomocą odpowiedniego przyrządu pomiarowego sprawdź, czy na wejściach DC falownika nie występuje napięcie.
- Odkręć nakrętki złączkowe.

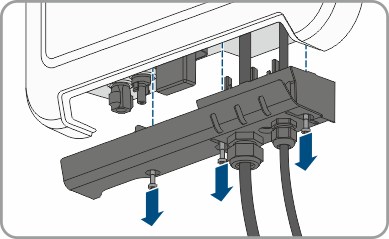

- Odkręć śruby w osłonie złączy i zdejmij ją.
- Za pomocą odpowiedniego przyrządu pomiarowego sprawdź po kolei, czy we wtyczce AC pomiędzy żyłami L i N oraz L i PE nie występuje napięcie. W tym celu włóż końcówkę pomiarową o maks. średnicy 2 mm do okrągłego otworu w listwie zaciskowej.

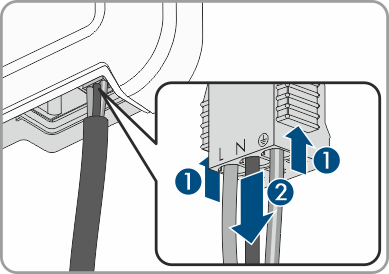

- Odblokuj wtyczkę AC za pomocą bocznych zatrzasków i zdejmij ją.
