Podłączanie falownika do publicznej sieci elektroenergetycznej
Specjalista
Warunki:
-
Do przyłącza AC wolno stosować wyłącznie listwę zaciskową dołączoną do produktu.
-
Należy przestrzegać warunków przyłączenia do sieci określonych przez lokalnego operatora sieci przesyłowej.
-
Napięcie sieciowe musi znajdować się w dopuszczalnym zakresie. Dokładny zakres roboczy falownika jest określony w parametrach użytkowych.
Sposób postępowania:
- Wyłączyć wyłącznik nadmiarowo-prądowy AC i zabezpieczyć przed ponownym włączeniem.
- Odkręcić nakrętkę złączkową z przepustu kablowego na przyłącze AC w osłonie złączy.

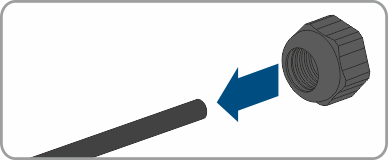

- Nasunąć nakrętkę złączkową na kabel AC.
- Przeprowadzić kabel AC przez przepust kablowy na przyłącze AC:

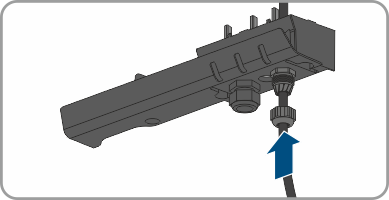

Jeśli kabel AC ma średnicę zewnętrzną od 5 do 7 mm, należy go przeprowadzić bezpośrednio przez przepust kablowy.

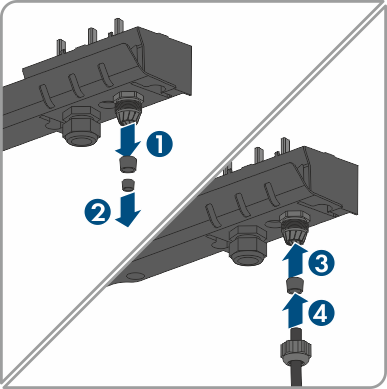

Jeśli kabel AC ma średnicę zewnętrzną od 8 do 13 mm, najpierw należy wyjąć wewnętrzny pierścień uszczelniający z przepustu kablowego, a następnie przeprowadzić kabel AC przez przepust kablowy. Należy przy tym uważać, aby zewnętrzny pierścień uszczelniający był prawidłowo założony w przepuście kablowym.
- Usunąć izolację z kabla AC na długości 70 mm.
- Skrócić przewody L i N o 5 mm. W ten sposób przy pociągnięciu za kabel przewód PE odłączy się od listwy zaciskowej na końcu.
- Usunąć izolację na przewodach L, N i PE na długości 15 mm.
- Podłączyć przewody PE, N i L zgodnie z oznakowaniem do listwy zaciskowej przyłącza AC. Przewody muszą wejść całkowicie do zacisków przyłączeniowych do samej izolacji. Porada: Aby odłączyć przewody od zacisków, należy otworzyć zaciski. W tym celu należy włożyć płaski wkrętak (o szerokości końcówki 3 mm) do oporu w prostokątny otwór za zaciskiem.
- Sprawdzić, czy do wszystkich zacisków są podłączone prawidłowe przewody.
- Sprawdzić, czy wszystkie przewody są dobrze przymocowane.
- Listwę zaciskową do przyłącza AC z podłączonymi przewodami włożyć do gniazda w falowniku. Listwa musi się zablokować.
- Pociągając lekko za listwę zaciskową sprawdzić, czy jest prawidłowo włożona.
