Pré-requisitos para a montagem


Requisitos aplicáveis ao local de montagem:

ATENÇÃO

Perigo de morte devido a fogo ou explosão

Apesar de uma construção cuidadosa, os aparelhos elétricos podem incendiar-se. Isto pode resultar em morte ou lesões graves.

  1. Não montar o produto em zonas onde se encontrem materiais facilmente inflamáveis ou gases combustíveis.
  2. Não montar o produto em áreas onde exista perigo de explosão.
  • O material base tem de ser sólido (p. ex., betão ou alvenaria). Se o produto for montado sobre gesso cartonado ou afins, as vibrações decorrentes do seu funcionamento serão audíveis, o que poderá ser considerado incómodo.

  • O local de montagem tem de estar fora do alcance das crianças.

  • O local de montagem deve ser adequado ao peso e às dimensões do produto Dados técnicos).

  • O local de montagem não pode estar exposto à radiação solar direta. A radiação solar direta sobre o produto pode provocar o envelhecimento prematuro das peças de plástico exteriores e um aquecimento excessivo. Em caso de aquecimento demasiado elevado, o produto reduz a sua potência de modo a evitar um sobreaquecimento.

  • Deve ser sempre possível aceder ao local de montagem, de forma fácil e segura, sem recorrer a equipamentos auxiliares (p. ex., andaimes ou plataformas elevatórias). Caso contrário, eventuais intervenções da assistência apenas serão possíveis de forma limitada.

  • O interruptor-seccionador de CC do produto tem de estar sempre acessível.

  • As condições climáticas têm de ser respeitadas Dados técnicos).

  • De modo a garantir um funcionamento ideal, a temperatura ambiente deve situar-se entre -25 °C e +40 °C.

Posições de montagem permitidas e não permitidas:

  • O produto só pode ser montado numa posição permitida. Deste modo fica assegurado que não possa ocorrer qualquer infiltração de humidade no produto.

  • O produto deve ser montado de forma que os sinais LED possam ser lidos sem dificuldades.

436392588

Posições de montagem permitidas e não permitidas

Medidas para a montagem:

4285119756

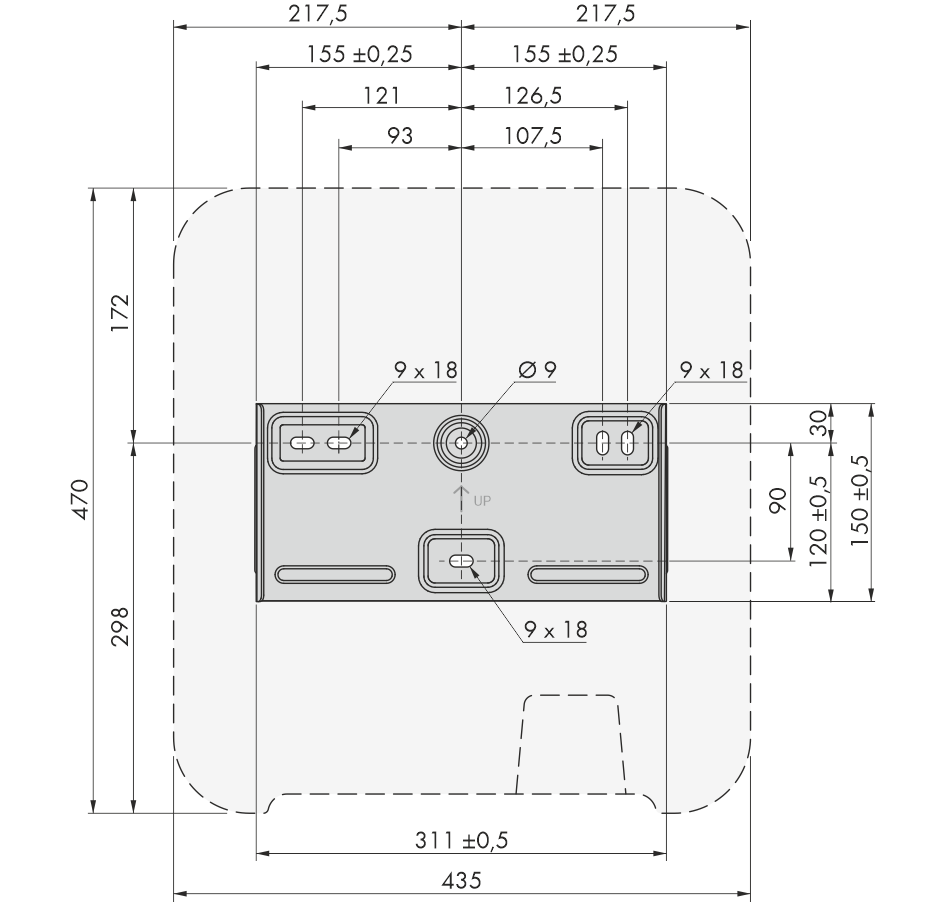

Posição dos pontos de fixação (dimensões em mm)

Distâncias recomendadas:

Se respeitar as distâncias recomendadas, está garantida uma suficiente dissipação do calor. Deste modo, evita-se uma redução da potência devido a temperatura demasiado elevada.

  • As distâncias recomendadas em relação a paredes, outros inversores ou objetos devem ser respeitadas.

  • Se forem montados vários inversores em zonas com temperaturas ambiente elevadas, as distâncias entre os inversores têm de ser aumentadas e tem de se garantir uma ventilação suficiente.

498136972

Distâncias recomendadas (dimensões em mm)
