Puesta fuera de servicio del inversor


Especialista

Para poner el inversor fuera de servicio definitivamente una vez agotada su vida útil, siga el procedimiento descrito en este capítulo.

ATENCIÓN

Peligro de lesiones por el peso del producto

Existe peligro de lesiones al levantar el producto de forma inadecuada y en caso de caerse durante el transporte o el montaje.

  1. Transporte y eleve el producto con cuidado. Tenga en cuenta el peso del producto.
  2. Utilice equipamientos de protección personal adecuado cuando realice trabajos en el producto.

Procedimiento:

  1. PELIGRO

    Peligro de muerte por altas tensiones

    1. Desconecte el inversor de la tensión Desconexión del inversor de la tensión).
    3447861900
  2. Extraiga los cables de CC de las cajas de bornes para la conexión de CC.
  3. 3447862668
  4. Retire los conductores de CA de la caja de bornes AC-out. Para soltar los conductores de los bornes, abra los bornes con un destornillador plano (hoja: 3,5 mm).
  5. Desenrosque los tornillos de la caja de bornes AC-out con un destornillador plano (hoja: 3,5 mm) y extraiga la caja de bornes de la ranura.
  6. 3447863052
  7. Extraiga todos los cables de conexión de los conectores hembra del módulo de interfaz de la batería.
  8. Extraiga todos los conductores de puesta a tierra del equipo de los terminales de puesta a tierra del equipo. Para ello, suelte el tornillo (TX25) y extraiga el conductor de puesta a tierra del equipo del inversor y vuelva a enroscar el tornillo (TX25).
  9. 3447863436
  10. Retire los cables de red de los conectores hembra del subgrupo de comunicación.
  11. Retire todos los racores atornillados para cables del inversor. Para ello, desenrosque la contratuerca ubicada en el interior y extraiga el racor atornillado para cables de la abertura en la carcasa.
  12. Cierre todas las aberturas en la carcasa con selladores.
  13. 7703585164
  14. Desatornille dos tornillos de la derecha y la izquierda del lado de la Power Unit (TX 25) y guarde los tornillos. Como resultado, la Power Unit y la Connection Unit ya no están conectadas entre sí.
  15. Suelte y retire la Power Unit de la Connection Unit.
  16. Desatornille todos los tornillos que fijan la Connection Unit.
  17. Retire la Connection Unit.
  18. 7703586316
  19. Junte la Connection Unit y la Power Unit. Los orificios para los tornillos de los lados izquierdo y derecho de la Power Unit deben colocarse sobre los de la Connection Unit y los cables que sobresalen de la Power Unit no deben bloquearse.
  20. 7703585548
  21. Apriete respectivamente dos tornillos a la derecha y a la izquierda del lado de la Power Unit (TX 25) [par de apriete: 6 Nm ± 0,3 Nm].
  22. 7703585932

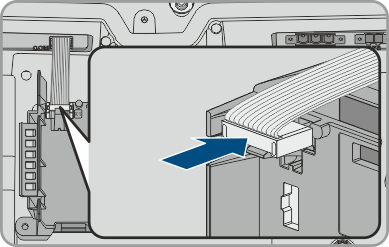

  23. Lleve la tapa de la carcasa a la Connection Unit e inserte el cable plano en el conector hembra del subgrupo de comunicación.
  24. Asegúrese de que el cable plano esté firmemente colocado en los conectores hembra por sus dos extremos.
  25. Coloque la tapa de la carcasa de la Connection Unit sobre la carcasa y enrosque en cruz los 6 tornillos (TX25, par de apriete: 3 Nm ± 0,3 Nm).
  26. Si el inversor está protegido contra robo con un candado, abra el candado y retírelo del inversor.
  27. Si el inversor debe almacenarse o enviarse, embálelo. Utilice el embalaje original o uno que sea adecuado para el peso y el tamaño del inversor y, en caso necesario, asegúrelo con cintas tensoras.
  28. Si debe desechar el inversor, hágalo conforme a la normativa local vigente para la eliminación de residuos electrónicos.
