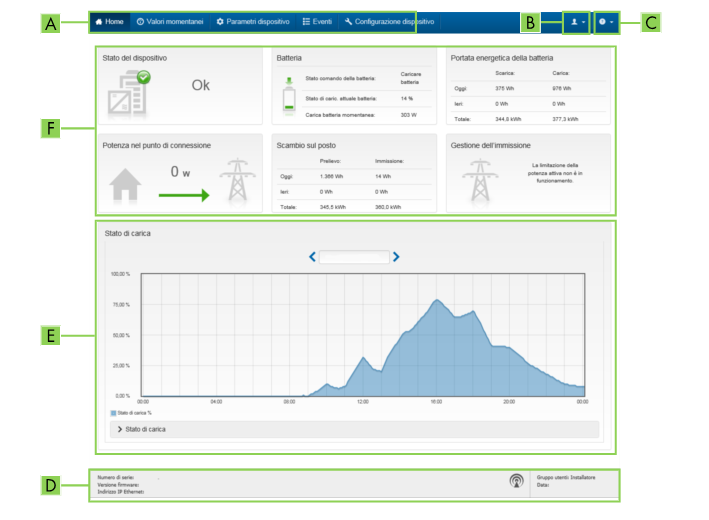

Struttura della pagina iniziale dell’interfaccia utente

A

Menu

Offre le seguenti funzioni:

• Home

  Apre la pagina iniziale dell’interfaccia utente

• Valori momentanei

  Valori di misurazione aggiornati dell’inverter

• Parametri dell’apparecchio

  Qui è possibile visualizzare e configurare i diversi parametri di funzionamento dell’inverter a seconda del gruppo utenti.

• Eventi

  Qui vengono visualizzati tutti gli eventi verificatisi nell’intervallo di tempo selezionato. Sono disponibili i tipi di evento Informazione, Avvertenza ed Errore. Gli eventi attuali di tipo Errore e Avvertenza sono visualizzati anche nella scheda Stato apparecchio. In quest’ultima viene visualizzato di volta in volta solo l’evento con la maggiore priorità. Se ad es. vi sono contemporaneamente un’avvertenza e un errore, viene segnalato solo quest’ultimo.

• Configurazione apparecchio

  Qui è possibile configurare diverse impostazioni dell’inverter. La scelta dipende dal gruppo utenti con cui si è effettuato il login e dal sistema operativo con cui è stata richiamata l’interfaccia utente.

• Dati

  Su questa pagina sono riportati tutti i dati che vengono salvati sulla memoria interna dell'inverter o su un supporto di memoria esterno.

B

Impostazioni utente

A seconda del gruppo utenti con cui si è effettuato il login, offre le seguenti funzioni:

• Avvio procedura guidata di installazione

• Login SMA Grid Guard

• Logout

C

Aiuto

Offre le seguenti funzioni:

• Informazioni sulle licenze open source utilizzate

• Link al sito web SMA Solar Technology AG

D

Riga di stato

Visualizza le seguenti informazioni:

• Numero di serie dell’inverter

• Versione firmware dell’inverter

• Indirizzo IP dell’inverter sulla rete locale e/o indirizzo IP dell’inverter in caso di collegamento WLAN

• In caso di collegamento WLAN: potenza del segnale del collegamento WLAN

• Gruppo utenti con cui è stato effettuato l’accesso

• Data e ora dell’inverter

E

Stato di carica

Andamento cronologico dello stato di carica (SOC – State of Charge) della batteria

F

Indicatori di stato

Le diverse aree mostrano informazioni sull’attuale stato dell’impianto fotovoltaico.

• Stato apparecchio

  Indica se l’inverter e/o la batteria si trova in una condizione di funzionamento ineccepibile o se invece si è verificato un evento di tipo Errore o Avvertenza.

• Gestione dell’immissione

  Segnala se al momento l’inverter sta limitando o meno la propria potenza attiva.

• Portata energetica della batteria

  Indica quanta energia è stata caricata sulla batteria e scaricata dalla stessa.

• Batteria

  Visualizza le seguenti informazioni:

  • Stato di funzionamento della batteria

  • Attuale stato di carica della batteria

  • Potenza di carica momentanea della batteria

• Scambio sul posto

  Indica quanta energia è stata prelevata dalla rete pubblica per alimentare le utenze domestiche e quanta energia è stata immessa in rete dall’impianto.

• Potenza nel punto di connessione

  Indica la potenza attualmente immessa o prelevata nel punto di connessione.
