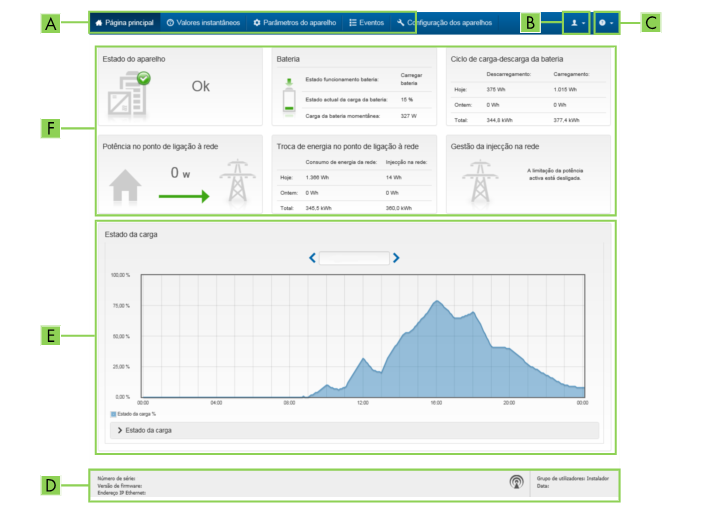

Estrutura da página de início da interface de utilizador

A

Menu

Disponibiliza as seguintes funções:

• Página principal

  Abre a página inicial da interface de utilizador

• Valores instantâneos

  Valores de medição atuais do inversor

• Parâmetros do aparelho

  Aqui, dependendo do grupo de utilizadores, podem ser consultados e configurados os diversos parâmetros operacionais do inversor.

• Eventos

  Aqui são exibidos os eventos ocorridos no período selecionado. Existem os tipos de evento Informação, Aviso e Erro. Os eventos de tipo Erro e Aviso que existam atualmente são adicionalmente exibidos no Viewlet Estado do aparelho. Aí é sempre exibido apenas o evento com maior prioridade. Se, por ex., existirem simultaneamente um Aviso e um Erro, só é exibido o Erro.

• Configuração dos aparelhos

  Aqui podem ser efetuadas várias configurações para o inversor. A seleção depende do grupo de utilizados que iniciou sessão e do sistema operativo do aparelho com que a interface de utilizador foi aberta.

• Dados

  Nesta página encontra todos os dados que estão gravados na memória interna do inversor ou num suporte de armazenamento externo.

B

Configurações do utilizador

Dependendo do grupo de utilizadores que iniciou sessão, disponibiliza as seguintes funções:

• Iniciar assistente de instalação

• Login SMA Grid Guard

• Logout

C

Ajuda

Disponibiliza as seguintes funções:

• Exibir informações relativas a licenças Open Source utilizadas

• Hiperligação para a página de Internet da SMA Solar Technology AG

D

Barra de estado

Apresenta as seguintes informações:

• Número de série do inversor

• Versão de firmware do inversor

• Endereço IP do inversor na rede local e/ou endereço IP do inversor com ligação WLAN

• No caso de ligação WLAN: força do sinal da ligação WLAN

• Grupo de utilizadores com sessão iniciada

• Data e hora do inversor

E

Estado de carga

Evolução no tempo do estado de carga (SOC - State of Charge) da bateria

F

Indicação do estado

As diferentes áreas exibem informações relativas ao estado atual do sistema.

• Estado do aparelho

  Indica se o inversor e/ou a bateria se encontram agora em bom estado operacional ou se existe um evento do tipo Erro ou Aviso.

• Gestão da injeção na rede

  Indica se o inversor limita atualmente a sua potência ativa.

• Ciclo de carga-descarga da bateria

  Indica o volume de energia que é carregado na bateria e o volume que foi descarregado da bateria.

• Bateria

  Apresenta as seguintes informações:

  • Estado operacional da bateria

  • Estado atual de carga da bateria

  • Potência atual da carga da bateria

• Troca de energia no ponto de ligação à rede

  Indica o volume de energia que foi adquirido da rede elétrica pública para abastecimento doméstico e quanto foi injetado pelo sistema.

• Potência no ponto de ligação à rede

  Indica que potência é atualmente injetada ou consumida no ponto de ligação à rede.
