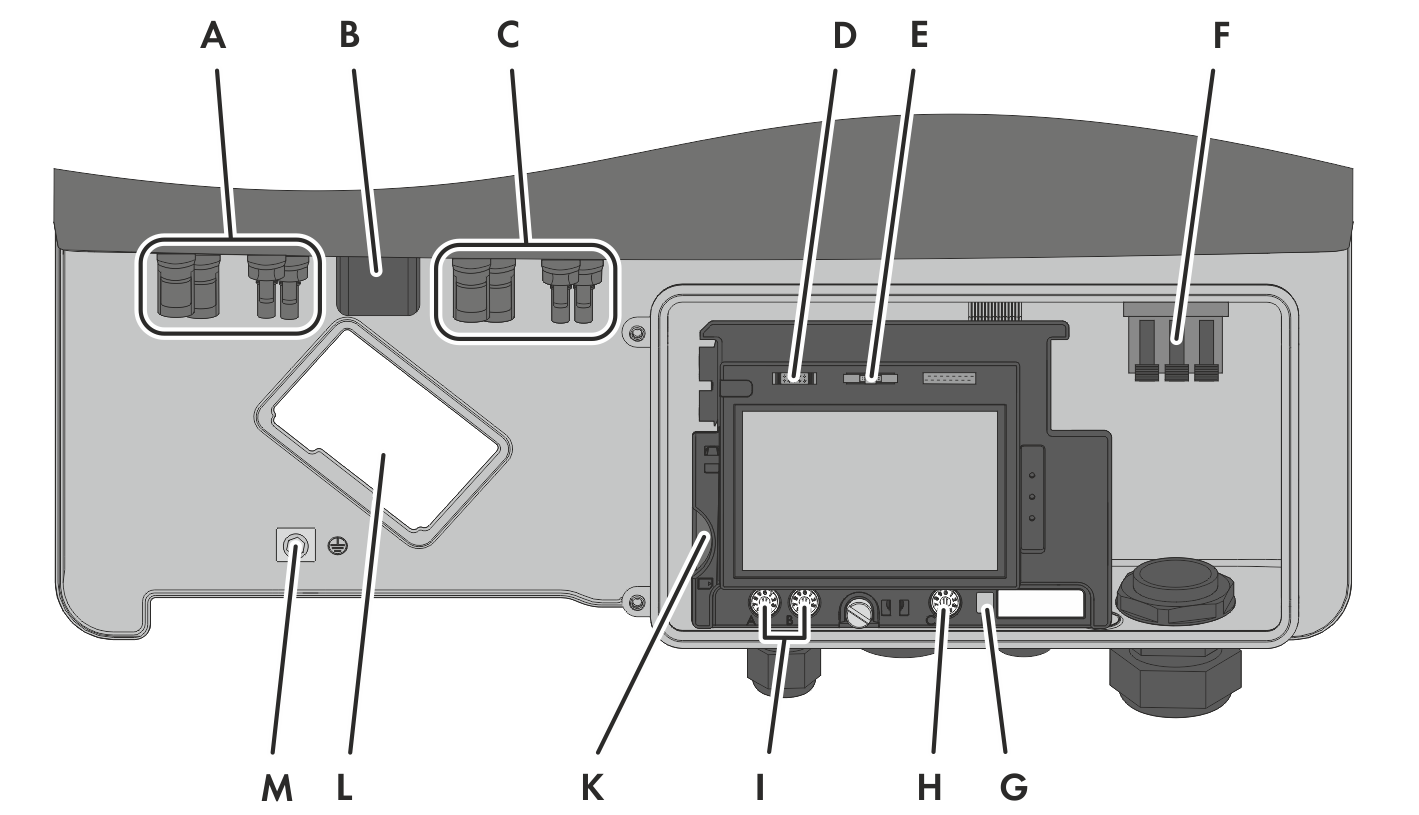

Vue intérieure

Zones de raccordement situées à l’intérieur de l’onduleur
|
Position |
Désignation |
|---|---|
|
A |
2 connecteurs DC positifs et 2 connecteurs DC négatifs, entrée A |
|
B |
Embase pour l’ESS* |
|
C |
2 connecteurs DC positifs et 2 connecteurs DC négatifs, entrée B |
|
D |
Embase pour le raccordement du relais multifonction, du SMA Power Control Module ou du jeu d’équipement ultérieur ventilateur* |
|
E |
Embase pour le raccordement de l’interface Speedwire/Webconnect ou de l’interface de communication RS485* |
|
F |
Plaque à bornes pour le raccordement du câble AC |
|
G |
Interrupteur pour la commutation provisoire de la langue d’affichage en anglais (pour maintenance et réparations) |
|
H |
Commutateur rotatif C pour régler le NetID |
|
I |
Commutateur rotatif A et B pour régler le jeu de données régionales et la langue d’affichage |
|
K |
Port pour la carte SD |
|
L |
Emplacement pour le jeu d’équipement ultérieur ventilateur* |
|
M |
Borne de terre pour la mise à la terre supplémentaire de l’onduleur |
* en option
