Raccordement du générateur photovoltaïque
Personnel qualifié
PRUDENCE
Destruction de l’onduleur par surtension
Si la tension à vide des panneaux photovoltaïques dépasse la tension d’entrée maximale de l’onduleur, l’onduleur peut être détérioré par une surtension.
- Si la tension à vide des panneaux photovoltaïques dépasse la tension d’entrée maximale de l’onduleur, ne raccordez pas de strings à l’onduleur et contrôlez le dimensionnement de l’installation photovoltaïque.
PRUDENCE
Destruction de l’appareil de mesure par surtension
- Utilisez exclusivement des appareils de mesure avec une plage de tension d’entrée DC d’au moins 1 000 V ou supérieure.
PRUDENCE
Endommagement du connecteur DC dû à l’utilisation du spray nettoyant contacts ou d’autres produits nettoyants
Certains sprays nettoyants contacts ou d’autres produits nettoyants peuvent contenir des substances qui dissolvent le plastique dans les connecteurs DC.
- Ne traitez pas les connecteurs DC avec des sprays nettoyants contacts ou d’autres produits nettoyants.
Procédure :
- Assurez-vous que le disjoncteur miniature est coupé et sécurisé contre le réenclenchement.
- Lorsqu’un interrupteur-sectionneur DC supplémentaire est présent, désactivez l’interrupteur-sectionneur DC et protégez-le contre la remise en marche.
- Si l’ESS est enfiché, retirez-le.
- Assurez-vous de l’absence de défaut à la terre dans le générateur photovoltaïque (consultez le manuel de service sur www.SMA-Solar.com).
- Vérifiez si les connecteurs DC présentent la bonne polarité.
- Assurez-vous que la tension à vide du générateur photovoltaïque ne dépasse pas la tension d’entrée maximale.

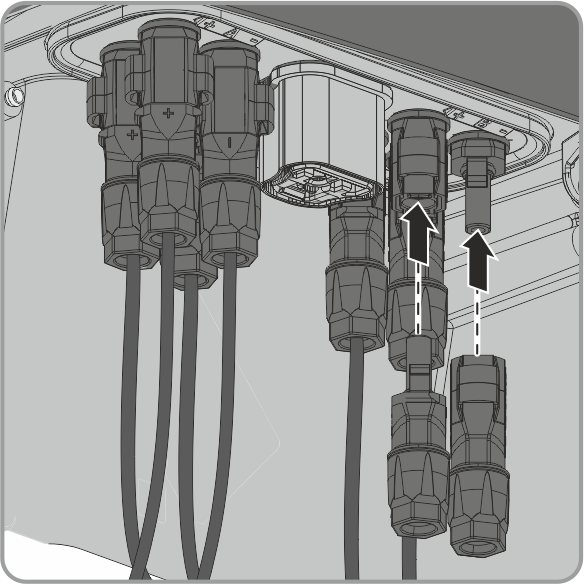

- Raccordez les connecteurs DC assemblés à l’onduleur.
- Les connecteurs DC s’enclenchent de façon audible.
- Assurez-vous que tous les connecteurs DC sont bien enfichés.
- Les bouchons d’étanchéité ne doivent pas être insérés directement dans les entrées DC de l’onduleur.

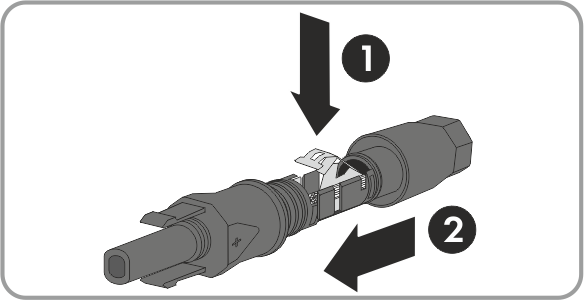

- Pour les connecteurs DC inutilisés, appuyez sur le serre-câble et poussez l’écrou-raccord sur le filetage.

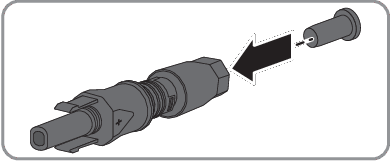

- Insérez le bouchon d’étanchéité dans le connecteur DC.

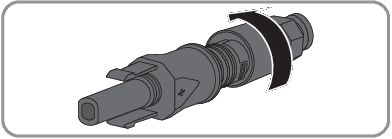

- Serrez le connecteur DC (couple de serrage : 2 Nm).
- Insérez les connecteurs DC avec les bouchons d’étanchéité dans les entrées DC correspondantes de l’onduleur.
- Les connecteurs DC s’enclenchent de façon audible.
- Assurez-vous que tous les connecteurs DC avec bouchon d’étanchéité sont bien enfichés.
Si le connecteur DC est équipé d’un câble DC avec la mauvaise polarité, assemblez de nouveau le connecteur DC. Le câble DC doit toujours présenter la même polarité que le connecteur DC.
PRUDENCE
Endommagement de l’onduleur par pénétration d’humidité
L’étanchéité de l’onduleur n’est assurée que lorsque toutes les entrées DC inutilisées sont obturées par des connecteurs DC et des bouchons d’étanchéité.
