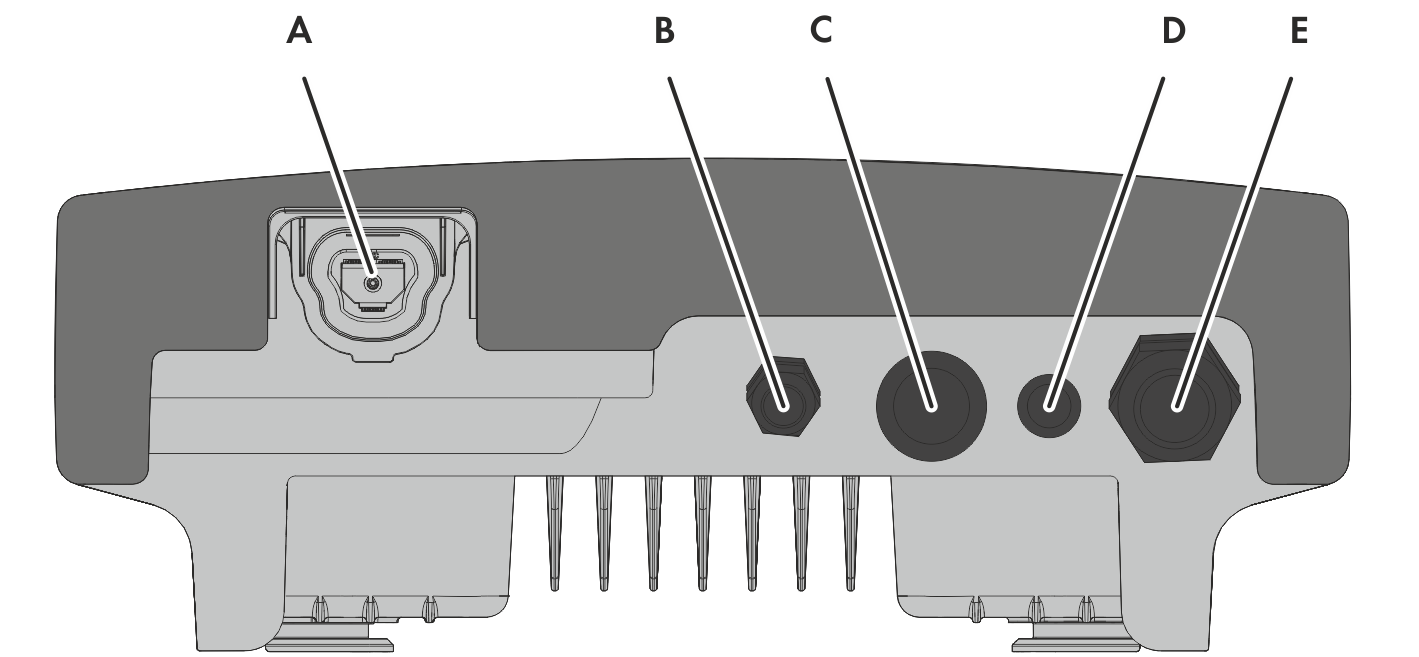

Vue de dessous
Ouvertures du boîtier situées sur le dessous de l’onduleur
|
Position |
Désignation |
|---|---|
|
A |
Embase pour l’ESS* |
|
B |
Presse-étoupe M20x1,5 pour le raccordement au relais multifonction ou au SMA Power Control Module* |
|
C |
Ouverture de boîtier avec plot de remplissage pour le presse-étoupe M32x1,5 avec manchon support de câble à deux orifices |
|
D |
Ouverture du boîtier avec plot de remplissage |
|
E |
Presse-étoupe M32x1,5 pour le câble AC |
* en option
