Wechselrichter an das öffentliche Stromnetz anschließen

Fachkraft

Voraussetzungen:

Anschlussbedingungen des Netzbetreibers müssen eingehalten sein.
Netzspannung muss im erlaubten Bereich liegen. Der genaue Arbeitsbereich des Wechselrichters ist in den Betriebsparametern festgelegt.

Vorgehen:

Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
Wenn ein externer DC-Lasttrennschalter vorhanden ist, den DC-Lasttrennschalter ausschalten und gegen Wiedereinschalten sichern.
Wenn der ESS vorhanden und gesteckt ist, den ESS abziehen.
Wenn der untere Gehäusedeckel montiert ist, alle Schrauben des unteren Gehäusedeckels mit einem Innensechskant-Schlüssel (SW 3) lösen und den Gehäusedeckel abnehmen.
Um mehr Freiraum für den Anschluss zu haben, die Schraube am Display herausdrehen und das Display hochklappen.
Das Display rastet ein.
Überwurfmutter von der Kabelverschraubung abdrehen.
Wenn der Außendurchmesser des Kabels zwischen 15 mm und 21 mm beträgt, den inneren Dichtungsring aus der Kabelverschraubung herausnehmen.
Die Überwurfmutter der Kabelverschraubung über das AC-Kabel führen und das AC-Kabel durch die Kabelverschraubung in den Wechselrichter führen.
Das AC-Kabel abmanteln.
L und N jeweils 5 mm kürzen.
L, N und PE jeweils 18 mm abisolieren.

Die Sicherungshebel der Klemmleiste für das AC-Kabel bis zum Anschlag nach oben drücken.
PE, N und L entsprechend der Beschriftung an die Klemmleiste für das AC-Kabel anschließen.

VORSICHT

Die Sicherungshebel schnappen beim Schließen sehr schnell und kräftig zu.

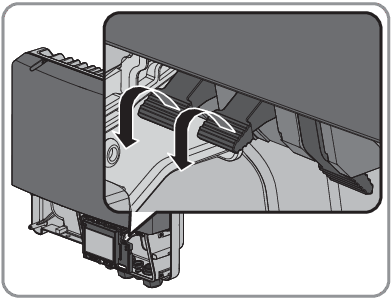

Die Sicherungshebel der Klemmleiste für das AC-Kabel nur mit dem Daumen herunterdrücken.
Nicht die ganze Klemmleiste für das AC-Kabel umgreifen.
Nicht die Finger unter den Sicherungshebel führen.

Sicherstellen, dass alle Leiter fest sitzen.
Überwurfmutter auf die Kabelverschraubung drehen.
Wenn das Display nach oben geklappt ist, das Display herunterklappen und die Schraube festdrehen.
