Zusätzliche Erdung anschließen

Fachkraft

Wenn vor Ort eine zusätzliche Erdung oder ein Potenzialausgleich gefordert ist, können Sie eine zusätzliche Erdung am Wechselrichter anschließen. Dadurch wird ein Berührungsstrom bei Versagen des Schutzleiters am Anschluss für das AC-Kabel vermieden.

Kabelanforderung:

  • Querschnitt des Erdungskabels: maximal 10 mm²

Vorgehen:

  1. Das Erdungskabel abisolieren.
    2. 671382924

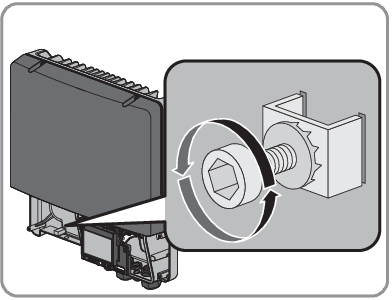

  2. Die Schraube mit einem Innensechskant-Schlüssel (SW 4) lösen, bis das Erdungskabel unter den Klemmbügel geführt werden kann.
  3. Das Erdungskabel unter den Klemmbügel führen. Dabei den Schutzleiter links anordnen.
  4. Den Klemmbügel mit der Schraube und der Sperrkantscheibe festdrehen (Drehmoment: 6 Nm). Dabei müssen die Zähne der Sperrkantscheibe zum Klemmbügel zeigen.
