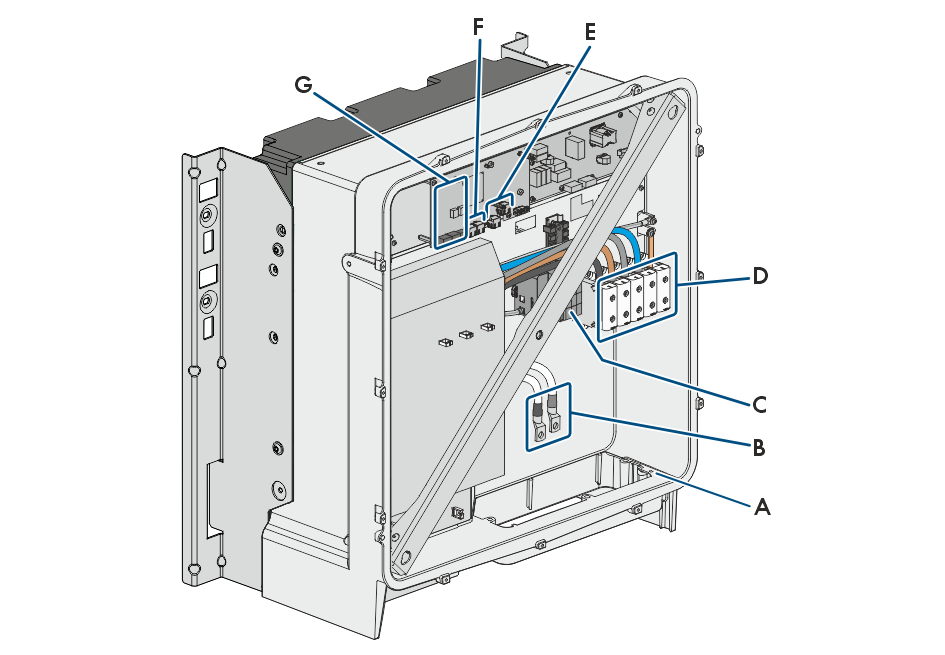

Panoramica del campo di collegamento
Punti di collegamento all’interno del prodotto
Posizione | Denominazione |
|---|---|
A | Collegamento opzionale per messa a terra aggiuntiva o collegamento equipotenziale Le 2 viti combinate M6x16 in dotazione sono previste per questo collegamento. |
B | Cavo per collegamento CC con capicorda stagnati in rame |
C | Elementi di protezione contro le sovratensioni CA |
D | Morsettiere per il collegamento CA |
E | Prese per il collegamento della comunicazione con la batteria |
F | Prese per il collegamento di rete |
G | Slot modulo |
