Podłączanie kabla do BU-STPH-4P63B
Warunek:
- Pokrywa obudowy automatycznego urządzenia przełączającego została otwarta lub usunięta.
- Osłona instalacyjna automatycznego urządzenia przełączającego została usunięta.
Sposób postępowania:
- Odłączyć falownik spod napięcia (patrz instrukcja dotycząca falownika).
- Wyłączyć akumulator (patrz instrukcja akumulatora).
- Wyłączyć bezpiecznik AC w szafie licznikowej.

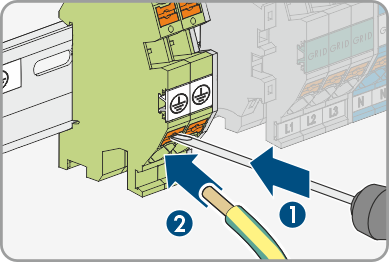

- Podłączyć przewód PE do podłączenia publicznej sieci elektroenergetycznej do złącza PE urządzenia przełączającego. W tym celu odblokować zacisk odpowiednim narzędziem (szerokość ostrza 5,5 mm).

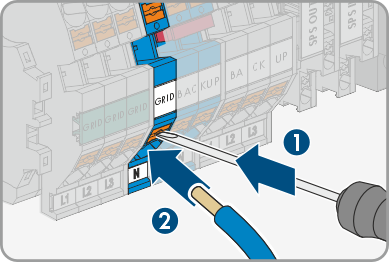

- Podłączyć przewód N do podłączenia publicznej sieci elektroenergetycznej do złącza N urządzenia przełączającego. W tym celu odblokować zacisk odpowiednim narzędziem (szerokość ostrza 5,5 mm).

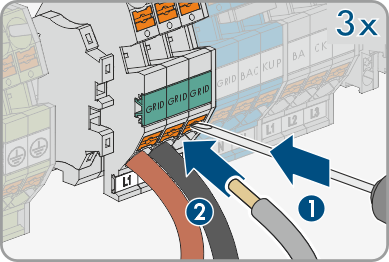

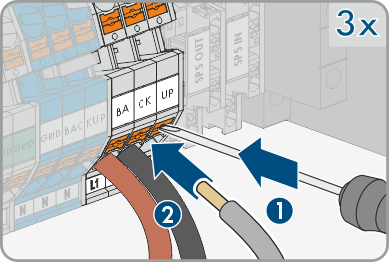

- Podłączyć przewody L1, L2 i L3 do podłączenia publicznej sieci elektroenergetycznej do złączy GRID L1, GRID L2 i GRID L3 urządzenia przełączającego. W tym celu odblokować zaciski odpowiednim narzędziem (szerokość ostrza 5,5 mm).

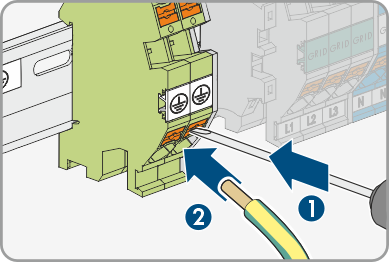

- Podłączyć przewód PE do podłączenia odbiornika prądu rezerwowego do złącza PE urządzenia przełączającego. W tym celu odblokować zacisk odpowiednim narzędziem (szerokość ostrza 5,5 mm).
- Podłączyć przewód N do podłączenia żyły odbiornika prądu rezerwowego do złącza N urządzenia przełączającego. W tym celu odblokować zacisk odpowiednim narzędziem (szerokość ostrza 5,5 mm).

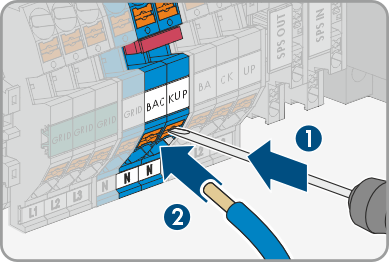

- Podłączyć przewody L1, L2 i L3 do podłączenia odbiorników prądu rezerwowego do złączy Backup L1, Backup L2 i Backup L3 urządzenia przełączającego. W tym celu odblokować zaciski odpowiednim narzędziem (szerokość ostrza 5,5 mm).

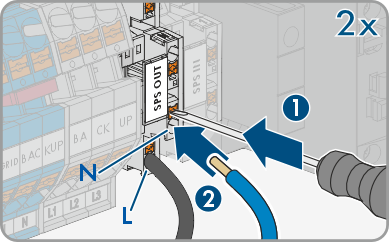

- Podłączyć kabel AC SPS OUT zgodnie z opisem do złączy L i N urządzenia przełączającego. W tym celu odblokować zacisk odpowiednim narzędziem (szerokość ostrza 3,5 mm).

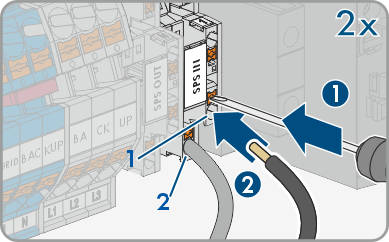

- Podłączyć kabel AC SPS IN zgodnie z opisem do złączy 1 i 2 urządzenia przełączającego. W tym celu odblokować zacisk odpowiednim narzędziem (szerokość ostrza 3,5 mm).
- Sprawdzić, czy wszystkie przewody są dobrze przymocowane.
