Montaż naścienny
Dodatkowe potrzebne materiały:
2 śruby nadające się dla danego podłoża, będące w stanie unieść ciężar urządzenia przełączającego
2 podkładki nadające się dla danego podłoża, będące w stanie unieść ciężar urządzenia przełączającego.
Ewentualnie 2 kołki rozporowe odpowiednie do podłoża i stosowanych śrub
Warunek:
Aby zapobiec przegrzaniu, nie montować urządzenia przełączającego w strefie bezpośredniego nasłonecznienia lub chronić je poprzez odpowiednie środki przed bezpośrednim nasłonecznieniem.
Sposób postępowania:
- Ustalenie pozycji dla urządzenia przełączającego. Zwrócić przy tym uwagę na możliwe sposoby poprowadzenia kabla. Urządzenie przełączające można montować z lewej lub prawej strony obok falownika lub pod falownikiem. SMA Solar Technology zaleca montowanie urządzenia przełączającego pod falownikiem.

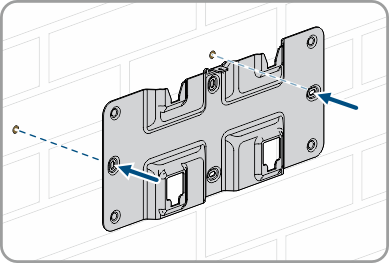

Urządzenie przełączające musi być zamontowane na wystarczająco nośnej i masywnej ścianie. - Umieścić uchwyt ścienny na ścianie w pozycji poziomej i zaznaczyć położenie otworów do wywiercenia.
- Odłożyć uchwyt ścienny na bok i wywiercić otwory w zaznaczonych miejscach.
- W zależności od podłoża włożyć do otworów kołki rozporowe.

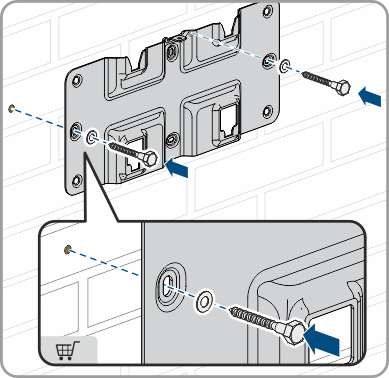

- Za pomocą śrub i podkładek przykręcić uchwyt ścienny w położeniu poziomym.

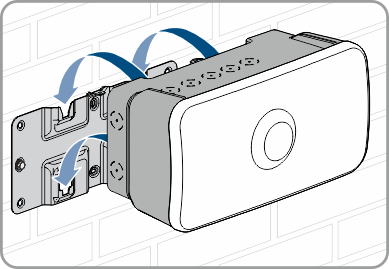

- Zaczepić urządzenie przełączające pionowo od góry w uchwycie ściennym.
- Zadbać, aby urządzenie przełączające było prawidłowo zamontowane na uchwycie ściennym.

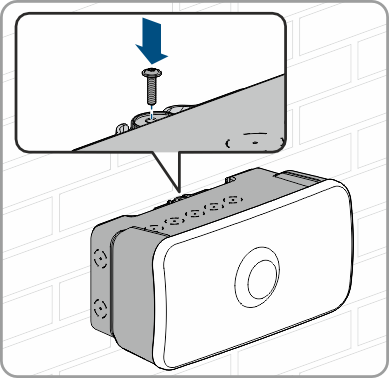

- Dołączoną śrubę (M4x16, TX20) służącą do zabezpieczania urządzenia przełączającego na uchwycie ściennym wprowadzić w otwór i dokręcić.
