Podłączanie kabla do BU-STPH-3P63K

Warunek:

  • Szafa licznikowa jest otwarta.

    Sposób postępowania:

    1. Odłączyć falownik spod napięcia (patrz instrukcja dotycząca falownika).
    2. Wyłączyć akumulator (patrz instrukcja akumulatora).
    3. Wyłączyć bezpiecznik AC od strony sieci w szafie licznikowej.

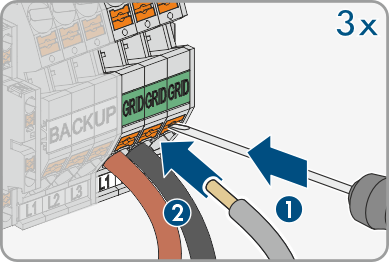

      4. 16912327436
    4. Podłączyć przewody L1, L2 i L3 do podłączenia publicznej sieci elektroenergetycznej do złączy GRID L1, GRID L2 i GRID L3 urządzenia przełączającego. W tym celu odblokować zaciski odpowiednim narzędziem (szerokość ostrza 5,5 mm).

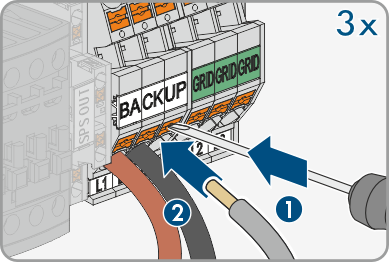

      5. 16912328588
    5. Podłączyć przewody L1, L2 i L3 do podłączenia odbiorników prądu rezerwowego do złączy Backup L1, Backup L2 i Backup L3 urządzenia przełączającego. W tym celu odblokować zaciski odpowiednim narzędziem (szerokość ostrza 5,5 mm).

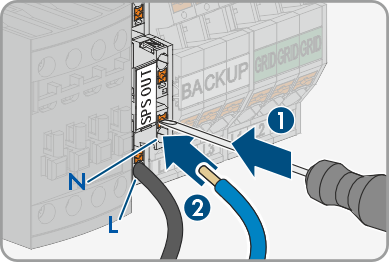

      6. 16912328972
    6. Podłączyć kabel AC SPS OUT zgodnie z opisem do złączy L i N urządzenia przełączającego. W tym celu odblokować zacisk odpowiednim narzędziem (szerokość ostrza 3,5 mm).
      7. 16912329100
    7. Podłączyć kabel AC SPS OUT zgodnie z opisem do złączy 1 i 2 urządzenia przełączającego. W tym celu odblokować zacisk odpowiednim narzędziem (szerokość ostrza 3,5 mm).
    8. Sprawdzić, czy wszystkie przewody są dobrze przymocowane.
      Podłączanie kabla do urządzenia przełączającego
