Establecimiento de las conexiones en el equipo de conmutación
Especialista
Requisito:
Se ha abierto o retirado la tapa de la carcasa del equipo de conmutación.
Se ha retirado la cubierta de instalación del equipo de conmutación.
Procedimiento:
- Desconecte el inversor de la tensión (consulte las instrucciones del inversor).
- Desconecte la batería (consulte las instrucciones de la batería).
- Desconecte el fusible de CA del armario del contador.

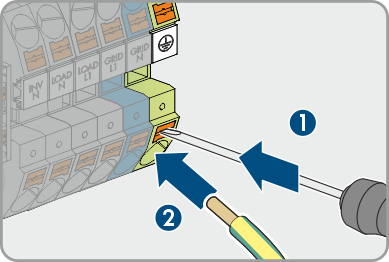

- Conecte el cable de puesta a tierra a la conexión en el equipo de conmutación. Para ello, desbloquee el borne con una herramienta adecuada (ancho de hoja 5,5 mm).

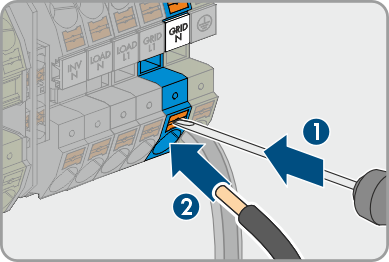

- Conecte el conductor N para la conexión a la red pública a la conexión GRID N del equipo de conmutación. Para ello, desbloquee el borne con una herramienta adecuada (ancho de hoja 5,5 mm).

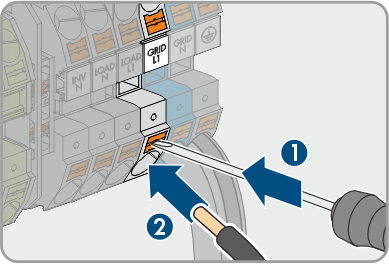

- Conecte el conductor L1 para la conexión a la red pública a la conexión GRID L1 del equipo de conmutación. Para ello, desbloquee el borne con una herramienta adecuada (ancho de hoja 5,5 mm).

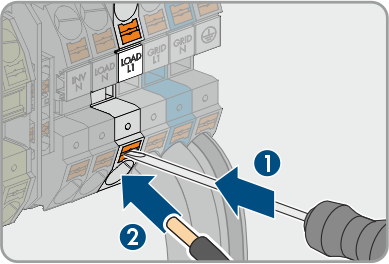

- Conecte el conductor L1 para los equipos consumidores de corriente de repuesto a la conexión LOAD L1 del equipo de conmutación. Para ello, desbloquee el borne con una herramienta adecuada (ancho de hoja 5,5 mm).

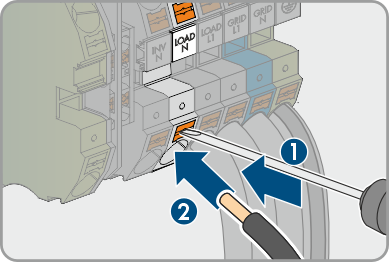

- Conecte el conductor N para los equipos consumidores de corriente de repuesto a la conexión LOAD N del equipo de conmutación. Para ello, desbloquee el borne con una herramienta adecuada (ancho de hoja 5,5 mm).
- Conecte el conductor N a la conexión INV N en el bloque de fusibles del equipo de conmutación.
- Conecte el conductor L1 a la conexión INV L1 en el bloque de fusibles del equipo de conmutación.
- Conecte los conductores L1, N y PE en el inversor (consulte las instrucciones del inversor).

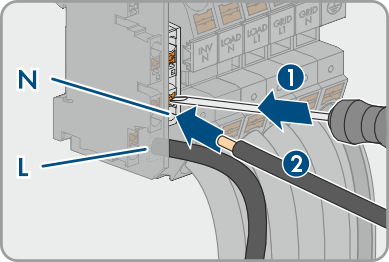

- Conecte el cable de CA SPS OUT según la leyenda a las conexiones L y N en el equipo de conmutación. Para ello, desbloquee el borne con una herramienta adecuada (ancho de hoja 3,5 mm).

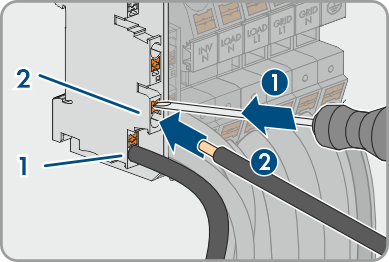

- Conecte el cable de CA SPS IN según la leyenda a las conexiones 1 y 2 en el equipo de conmutación. Para ello, desbloquee el borne con una herramienta adecuada (ancho de hoja 3,5 mm).
- Tire ligeramente de los conductores para asegurarse de que todos estén correctamente instalados en los bornes.
