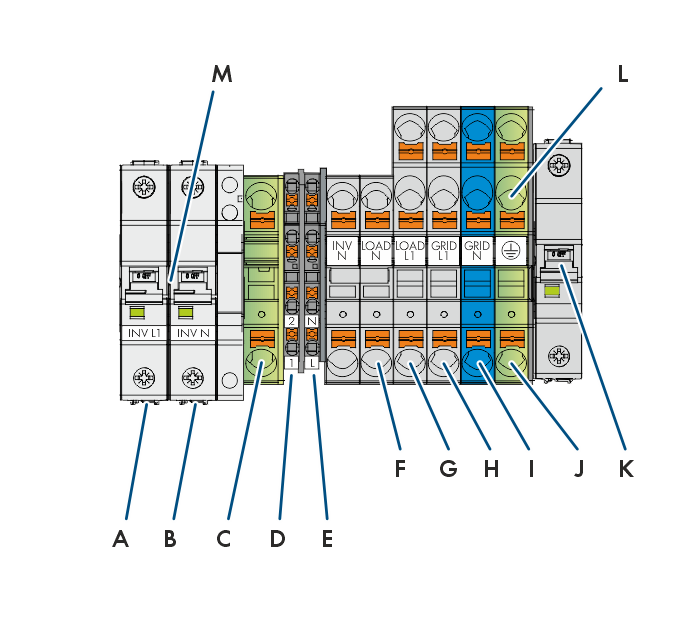

Vista general del área de conexión

A, B, C

Conexión del cable de CA para la conexión al inversor

D

Conexión del cable de CA SPS IN

E

Conexión del cable de CA SPS OUT

F, G

Conexión del cable de CA para equipos consumidores de corriente de repuesto

H, I, J

Conexión del cable de CA para la red pública

K

Fusible previo de 6 A del relé de control

L

Conexión opcional para el cable de puesta a tierra

M

Disyuntor de 32 A para proteger el cable del inversor
