Montaje mural
Especialista
Material adicional necesario:
2 tornillos adecuados para el peso del equipo de conmutación y la superficie de montaje.
2 arandelas adecuadas para el peso del equipo de conmutación y la superficie de montaje.
En su caso, dos tacos adecuados para la superficie y los tornillos
Requisito:
Para evitar un sobrecalentamiento, el equipo de conmutación no debe montarse en una zona expuesta a la irradiación directa o debe protegerse de la irradiación directa mediante las medidas adecuadas.
Procedimiento:
- Determine la posición del equipo de conmutación. Al hacerlo, tenga en cuenta el posible recorrido de los cables. El equipo de conmutación se puede montar a la derecha o a la izquierda del inversor o debajo de este. SMA Solar Technology recomienda montar el equipo de conmutación debajo del inversor.

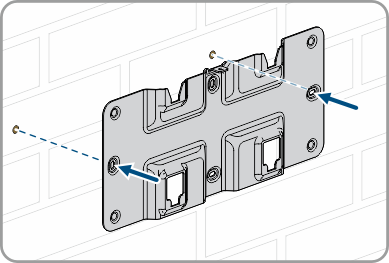

El equipo de conmutación debe montarse en una pared suficientemente resistente y cerrada. - Coloque el soporte mural en horizontal en la pared y marque la posición de los agujeros que hay que perforar.
- Deje a un lado el soporte mural y taladre los agujeros marcados.
- Dependiendo de la superficie, inserte los tacos en los agujeros en caso necesario.

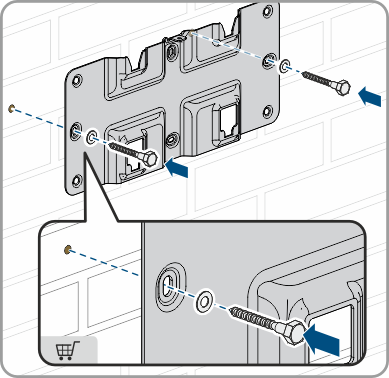

- Coloque el soporte mural en horizontal y fíjelo con los tornillos y las arandelas.

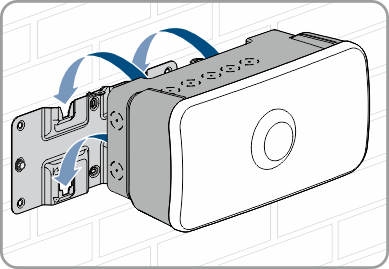

- Cuelgue el equipo de conmutación verticalmente desde arriba en el soporte mural.
- Asegúrese de que el equipo de conmutación esté correctamente montado en el soporte mural.

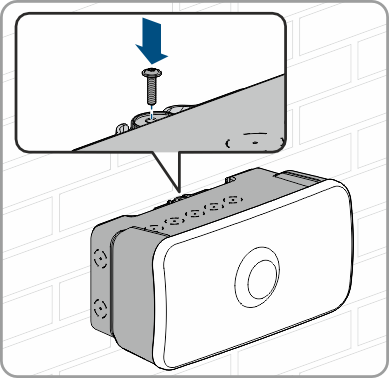

- Introduzca y enrosque en el orificio el tornillo (M4x16, TX20) suministrado para la fijación del equipo de conmutación al soporte mural.
