İzin verilen şebeke yapıları


Evirici aşağıdaki şebekelerde işletilmek üzere onaylanmıştır:

  • TN-C

  • TN-S

  • TN-C-S

  • TT1)

Eviricinin IT veya Delta-IT şebekelerinde işletime müsaade edilmez.

12418769804

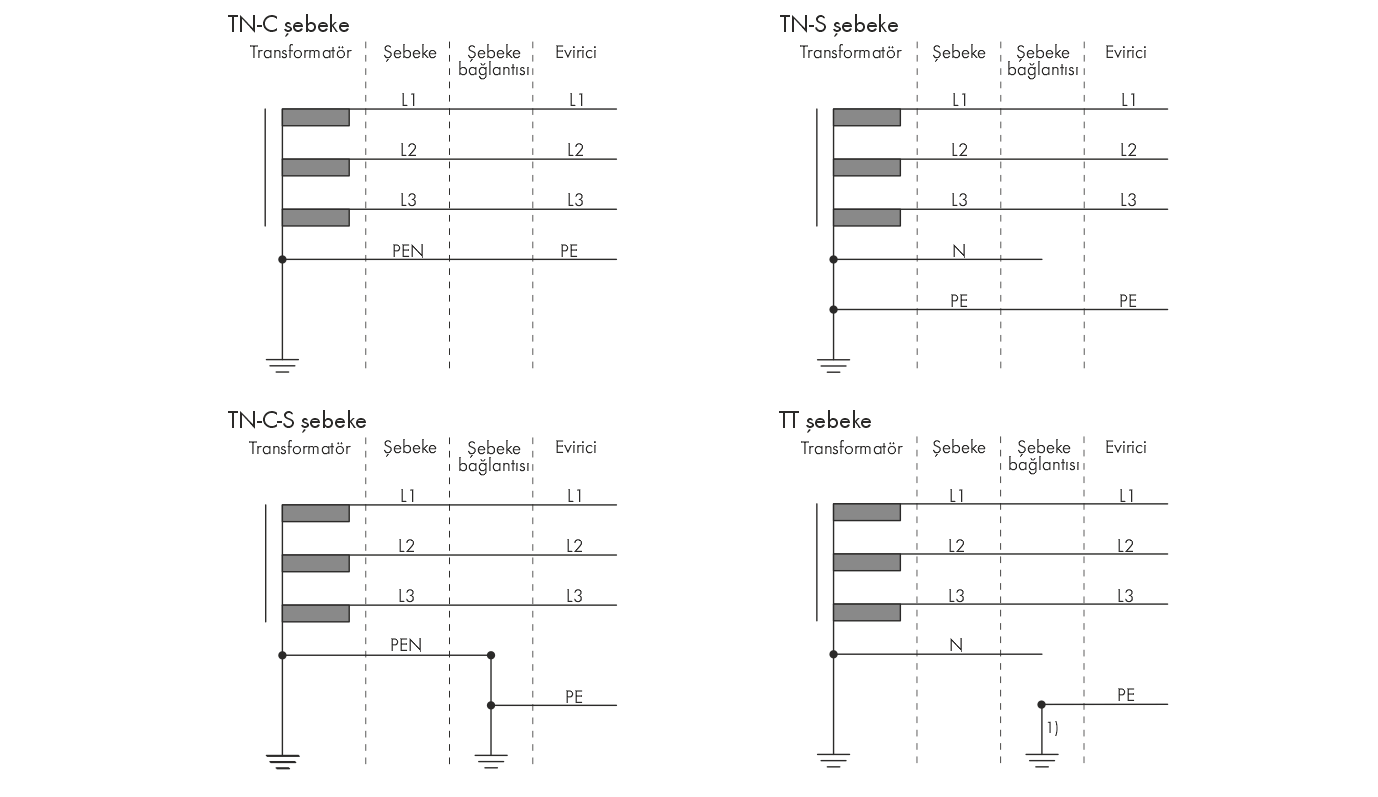

Müsaade edilen şebeke biçimlerine genel bakış

1) Yerel topraklamanın transformatörün topraklamasına yeterli ölçüde düşük ohmlu bağlantıya sahip olmasına dikkat edilmelidir; aksi takdirde işletime bağlı deşarj akımları potansiyel farklılıklarına yol açabilir. Hatasız bir işletim için transformatörün yıldız bağlantı noktasındaki topraklama potansiyeli ile eviricinin PE bağlantısındaki topraklama potansiyeli aynı olmalıdır. Yıldız bağlantı noktasında düşük ohmlu topraklama ile ilgili trafo/şebeke bağlantısının usulüne uygun bir şekilde yapılmaması, garanti kapsamına dahil olmayan bir cihaz arızasına yol açabilir.
