Comprobación de la existencia de un fallo a tierra en la planta fotovoltaica
Especialista
PELIGRO
Peligro de muerte por descarga eléctrica si se tocan partes de la planta bajo tensión en caso de fallo a tierra
En caso de fallo a tierra los componentes de la planta pueden estar bajo tensión. El contacto con componentes conductores de tensión o cables puede causar la muerte o lesiones mortales por descarga eléctrica.
- Antes de cualquier trabajo, desconecte el punto de conexión de la tensión y asegure el producto contra cualquier reconexión accidental.
- Agarre los cables de los módulos fotovoltaicos únicamente por el aislamiento.
- No toque las piezas de la base ni el bastidor del generador.
- No conecte strings con un fallo a tierra al inversor.
- Desconecte de la tensión y espere 5 minutos antes de tocar los componentes de la planta fotovoltaica o del producto.
ADVERTENCIA
Peligro de muerte por descarga eléctrica en caso de daño irreparable en un equipo de medición por una sobretensión
Una sobretensión puede dañar un equipo de medición y provocar que exista tensión en la carcasa del equipo de medición. Tocar la carcasa del equipo de medición bajo tensión puede causar la muerte o lesiones mortales por descarga eléctrica.
- Use solo equipos de medición con un rango de tensión de entrada de CC de hasta como mínimo.
Procedimiento:
Para comprobar un posible fallo a tierra en la planta fotovoltaica, realice estos pasos en el orden indicado. Los apartados a continuación muestran el procedimiento exacto.
Compruebe si se ha producido un fallo a tierra en la planta fotovoltaica midiendo la tensión.
Si la medición de la tensión falla, compruebe si en la planta fotovoltaica se ha producido un fallo a tierra midiendo la resistencia del aislamiento.
Comprobación mediante medición de tensión
Siga este procedimiento en cada string de la planta fotovoltaica para comprobar si existe algún fallo a tierra.
En caso de haberse instalado módulos conmutadores fotovoltaicos compatibles con la señal de comunicación SunSpec para Rapid Shutdown Systems, para la medición de tensión puede procederse según se describe. Tras la desconexión del inversor, los módulos conmutadores fotovoltaicos ya no siguen recibiendo la señal "Permission to Operate" y en lugar de la tensión del módulo según su especificación proporcionan una tensión de standby. Mediante la tensión de standby puede determinarse la correspondiente tensión de string. En el cálculo para la determinación del lugar de conexión a tierra, la tensión del módulo debe ser sustituida por la tensión de standby especificada por el módulo conmutador fotovoltaico.
Procedimiento:
- Desconecte el inversor de la tensión (consulte las instrucciones de instalación del inversor).
- Mida la tensión entre el polo positivo y el potencial de tierra (conductor de protección).
- Mida la tensión entre el polo negativo y el potencial de tierra (conductor de protección).
- Mida la tensión entre el polo positivo y el polo negativo.
- Si se obtienen los siguientes resultados a la vez, hay un fallo a tierra en la planta fotovoltaica:
- Todas las tensiones medidas son estables.
- La suma de las dos tensiones contra el potencial de tierra coincide más o menos con la tensión entre el polo positivo y el polo negativo.
- Si existe un fallo a tierra, localícelo por medio de la relación de las dos tensiones medidas y elimínelo.
- Si no puede medirse claramente un fallo a tierra y el aviso continúa mostrándose, lleve a cabo una medición de la resistencia del aislamiento.
- Vuelva a conectar al inversor los strings que no tengan fallos a tierra y ponga de nuevo en marcha el inversor (consulte las instrucciones de instalación de este).
PELIGRO
Peligro de muerte por altas tensiones

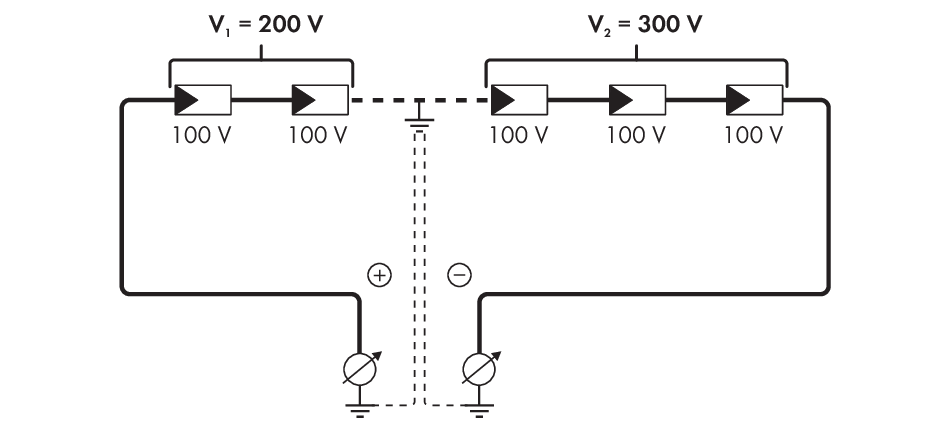

| Ubicación del fallo a tierra |
Este ejemplo muestra un fallo a tierra entre el segundo y el tercer módulo fotovoltaico.
Comprobación mediante medición de la resistencia del aislamiento
Si la medición de la tensión no ofrece indicación alguna sobre la existencia de un fallo a tierra, la medición de la resistencia del aislamiento puede dar resultados más precisos.

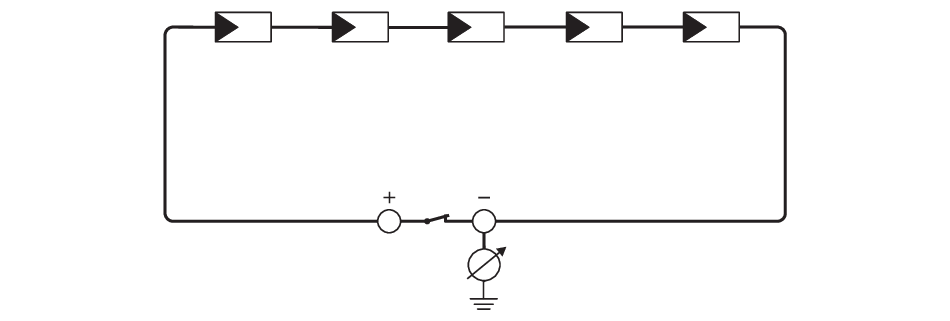

Representación esquemática de la medición
Cálculo de la resistencia del aislamiento
La resistencia total esperada de la planta fotovoltaica o de un único string puede calcularse de acuerdo con esta fórmula:
Puede solicitar la resistencia precisa del aislamiento de un módulo fotovoltaico al fabricante del módulo o extraerla de la ficha de datos.
Sin embargo, se puede considerar que el valor medio de la resistencia de un módulo fotovoltaico es de aprox. 40 MOhm en módulos de capa fina y de aprox. 50 MOhm en módulos fotovoltaicos poli y monocristalinos. Encontrará más información para el cálculo de la resistencia del aislamiento en la información técnica en www.SMA-Solar.com.
Equipos requeridos:
Dispositivo adecuado para una desconexión y una puesta en cortocircuito seguras
Equipo de medición de la resistencia del aislamiento
Son necesarios dispositivos adecuados para una desconexión y puesta en cortocircuito seguras de los módulos fotovoltaicos.
La medición de la resistencia de aislamiento debe realizarse siempre con dispositivos adecuados para una desconexión y puesta en cortocircuito seguras de los módulos fotovoltaicos. Si no se dispone de dispositivos adecuados, no se debe realizar la medición de la resistencia del aislamiento.
Procedimiento:
- Calcule la resistencia del aislamiento esperada por string.
- Desconecte el inversor de la tensión (consulte las instrucciones de instalación del inversor).
- Instale el dispositivo de cortocircuito.
- Conecte el equipo de medición de la resistencia del aislamiento.
- Ponga en cortocircuito el primer string.
- Ajuste la tensión de ensayo. La tensión de ensayo debe acercarse lo máximo posible a la tensión máxima del sistema de los módulos fotovoltaicos sin sobrepasarla (consulte la ficha de datos de los módulos fotovoltaicos).
- Mida la resistencia del aislamiento.
- Anule el cortocircuito.
- Efectúe de la misma forma la medición de los strings restantes.
- Si la resistencia del aislamiento de un string difiere claramente del valor calculado teóricamente, hay un fallo a tierra en el string afectado.
- No vuelva a conectar los strings con fallo a tierra al inversor hasta que se haya eliminado el fallo.
- Vuelva a conectar al inversor el resto de strings.
- Ponga de nuevo en marcha el inversor (consulte las instrucciones de instalación de este).
- Si el inversor continúa mostrando un fallo de aislamiento, póngase en contacto con el servicio técnico ( > Contacto). En ciertas circunstancias, la cantidad existente de módulos fotovoltaicos no es adecuada para el inversor.
