Remarques relatives à ce document
Champ d’application
Groupe cible
Contenu et structure du document
Niveaux de mise en garde
Symboles utilisés dans le document
Formats utilisés dans le document
Désignations utilisées dans le document
Informations complémentaires
Sécurité
Utilisation conforme
Consignes de sécurité importantes
Contenu de livraison
Vue d’ensemble des produits
Fonction de l’appareil
Description du produit
Symboles sur le produit
Vue d’ensemble du système
Sunny Tripower comme System Manager

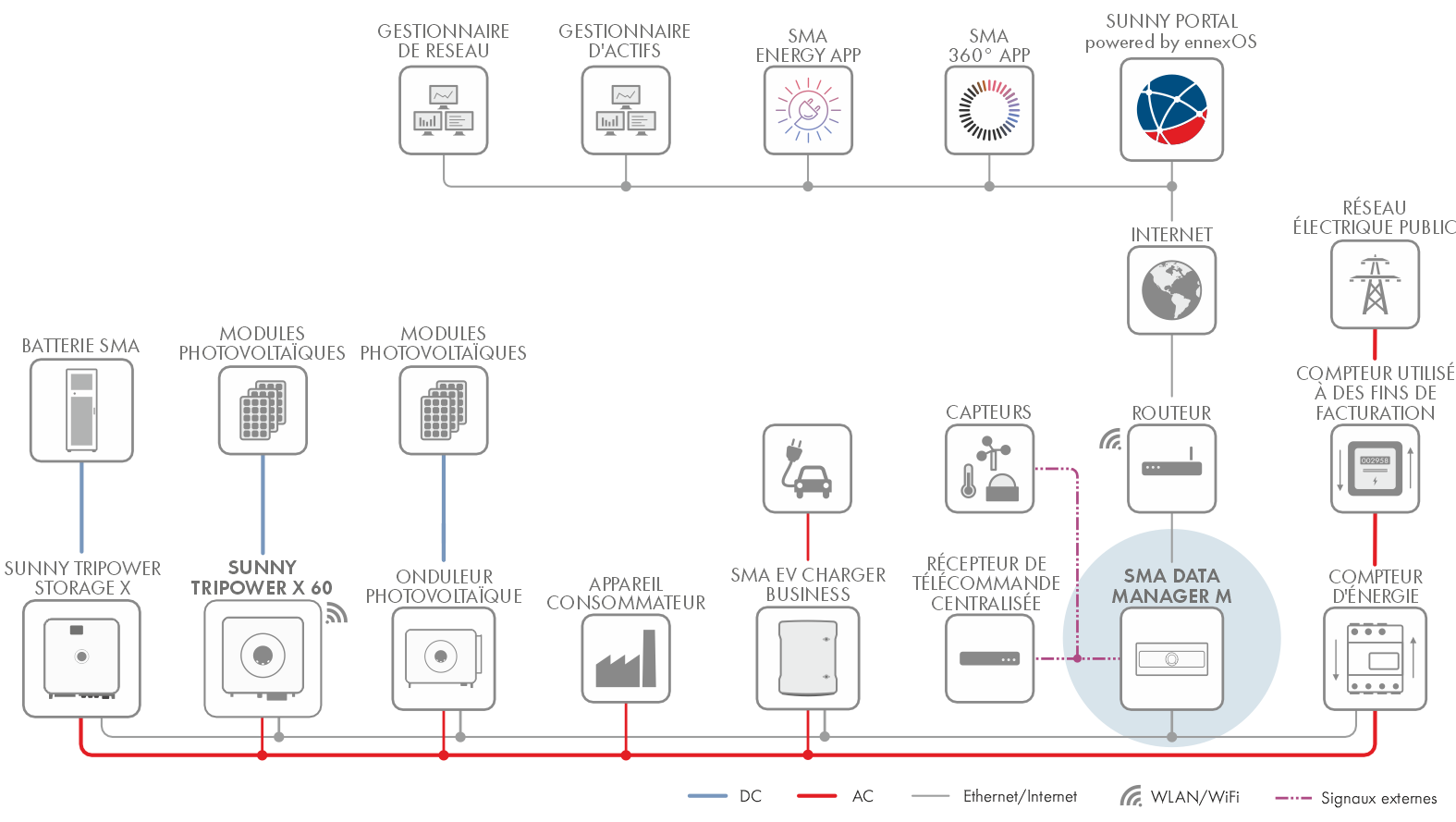

Sunny Tripower avec SMA Data Manager comme System Manager
Interfaces et fonctionnalités
Interface utilisateur
Device Key (DEV KEY)
Entrées numériques
Modbus
Système de gestion du réseau
Fonction d’arrêt rapide
SMA ArcFix
SMA Dynamic Power Control
SMA Dynamic Power Control
SMA ShadeFix
SMA Smart Connected
SMA Speedwire
Connexion au réseau local sans fil avec les applications mobiles SMA 360°App et SMA Energy App
Connexion au réseau local sans fil avec les applications mobiles SMA 360°App et SMA Energy App
Signaux DEL
Montage
Conditions requises pour le montage
Exigences relatives au lieu de montage
Positions de montage autorisées et non autorisées
Cotes de montage
Distances recommandées pour le montage
Montage de l’onduleur
Raccordement électrique
Conditions préalables au raccordement électrique
Liaison équipotentielle
Interrupteur-sectionneur et disjoncteur
Exigences relatives au câble réseau
Exigences relatives au câble AC
Exigences relatives aux câbles DC
Exigences relatives aux câbles de signaux
Aperçu de la zone de raccordement
Vue de dessous
Vue d’ensemble des bornes de l’ensemble COM
Procédure pour le raccordement électrique
Raccordement de l’onduleur au réseau électrique public
Sertir la cosse à œillet
Raccordement de la mise à la terre externe pour des raisons de protection
Raccordement des câbles réseau
Raccordement pour la limitation de la puissance active
Procédure de raccordement pour la limitation de la puissance active
Entrée numérique DI: D1-D4, Vcc
Affectation des broches DI :: D1-D4, Vcc
Vue d’ensemble du câblage DI : D1-D4, Vcc
Raccordement de l’entrée numérique
Raccordement pour les entrées numériques d’arrêt rapide
Procédure de raccordement à l’entrée d’arrêt rapide
Affectation des broches pour arrêt rapide
Vue d’ensemble du câblage de l’arrêt rapide
Vue d’ensemble du câblage pour la réalisation de la protection du réseau et des installations
Raccordement du contact d’arrêt rapide
Raccordement au relais multifonction
Procédure de raccordement au relais multifonction
Sortie numérique (MFR)
Affectation des broches du relais multifonction
Vue d’ensemble du câblage
Raccordement du relais multifonction
Raccordement DC
Aperçu des connecteurs DC
Assemblage des connecteurs DC
Raccordement des panneaux photovoltaïques
Mise en service
Procédure à suivre pour la mise en service en tant qu’appareil subordonné
Procédure à suivre pour la mise en service en tant que System Manager
Démarrage de l’onduleur
Utilisation
Utilisation de l’interface utilisateur powered by ennexOS
Mise hors tension de l’onduleur
Correction d’erreurs
Messages d’événements
Événement 102
Événement 301
Événement 401
Événement 501
Événement 601
Événement 701
Événement 901
Événement 1302
Événement 1401
Événement 3401
Événement 3402
Événement 3407
Événement 3410
Événement 3411
Événement 3501
Événement 3601
Événement 3701
Événement 3801
Événement 3804
Événement 4001
Événement 4301
Événement 6001-6499
Événement 6155
Événement 6202
Événement 6405
Événement 6438
Événement 6501
Événement 6603
Événement 6604
Événement 6606
Événement 7015
Événement 7702
Événement 7703
Calcul de la résistance d’isolement
Mise hors service
Débrancher les raccordements de l’onduleur
Démontage des connecteurs DC
Démontage de l’onduleur
Élimination
Caractéristiques techniques
Données générales
Entrée DC
Sortie AC
Capacité de la mémoire de données
Communication
Conditions climatiques
Rendement
Système de protection
Équipement
Déclaration de conformité UE
