Verkabelungsprinzipien für: BYD Battery-Box HVB, HVM+ und HVS+ mit entsprechender BCU

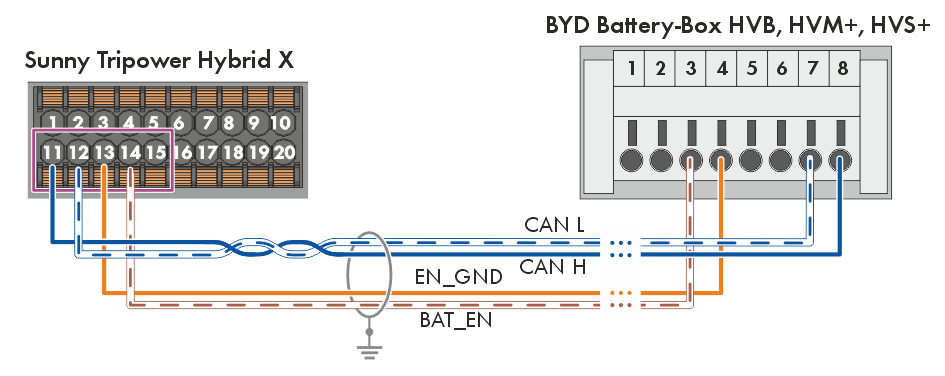

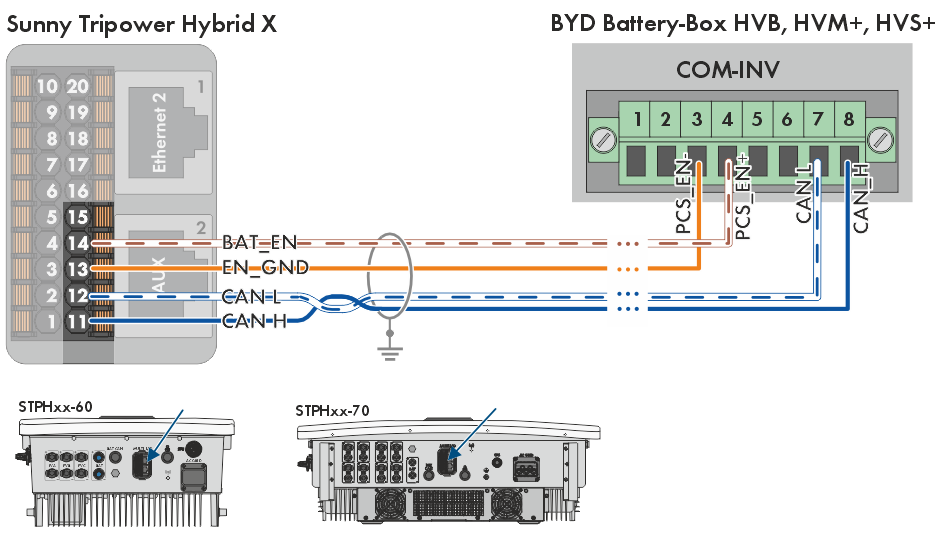

Verkabelungsprinzip für die Verschaltung von Sunny Tripower Hybrid X mit BYD Battery-Box HVB, HVM+ und HVS+. Die einzelnen Leitungsenden müssen mit einer 12mm langen Aderendhülse versehen werden.
Pin am MULTI I/O Wechselrichter | Signal | Klemmstelle an der Batterie |
|---|---|---|
11 | CAN_H | 8 |
12 | CAN_L | 7 |
13 | EN_GND | 4 |
14 | BAT_EN | 3 |
15 | "Do not use" | - |

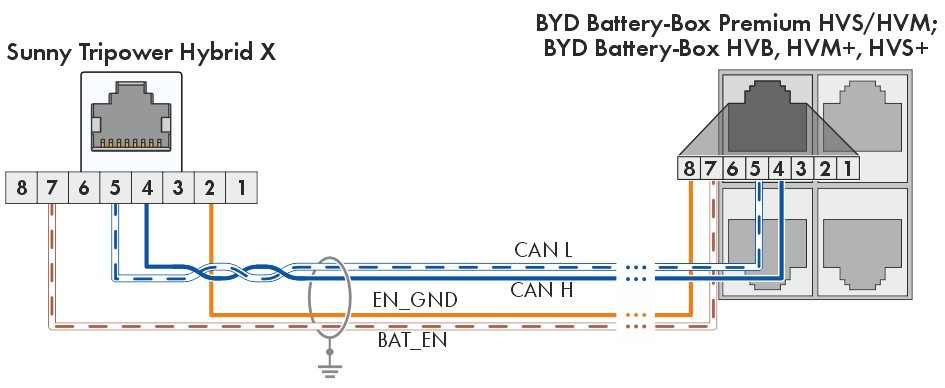

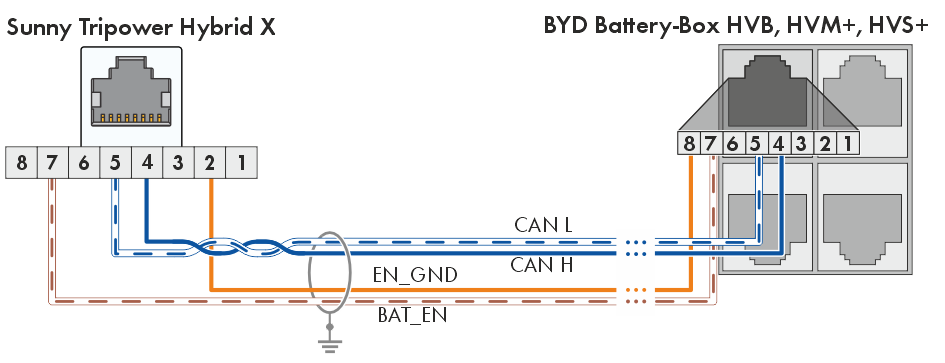

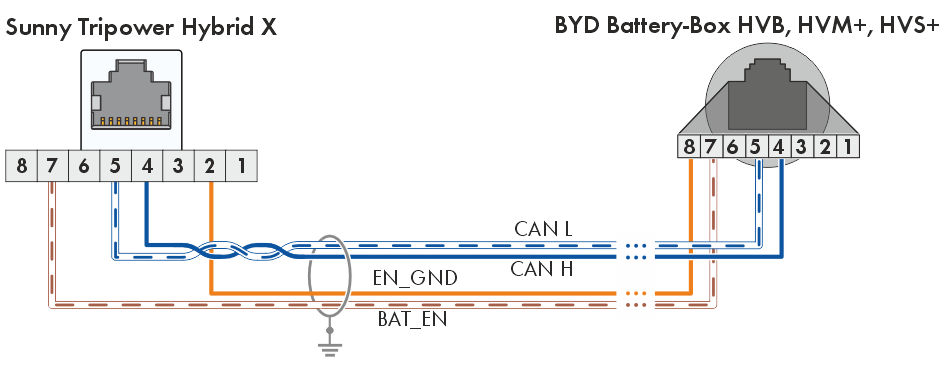

Verkabelungsprinzip nach TIA-568B (handelsübliches Ethernet-Kabel): Sunny Tripower Hybrid X mit BYD Battery-Box HVB, HVM+ und HVS+.
Pin am RJ45-Stecker am Wechselrichter | Signal | RJ45-Stecker an der Batterie |
|---|---|---|
2 | EN_GND | 8 |
4 | CAN_H | 4 |
5 | CAN_L | 5 |
7 | BAT_EN | 7 |
