Verkabelungsprinzip mit SMA Home Storage und SMA Storage M

SMA Home Storage

Verkabelungsprinzip mit Standard-Patchkabel Sunny Tripower Hybrid X mit SMA Home Storage

SMA Storage M

Verkabelungsprinzip mit Standard-Patchkabel Sunny Tripower Hybrid X mit SMA Storage M

Verwendung nicht standardisierter Kommunikationskabel

Wenn kein Standard-Patchkabel verwendet wird und die Kommunikationsleitung selbst verdrahtet wird, stellen Sie sicher, dass die Pinbelegung, Aderzuordnung und Schirmung den Vorgaben entsprechen. Prüfen Sie das Kabel vor der Inbetriebnahme auf korrekte Verdrahtung und Durchgängigkeit.

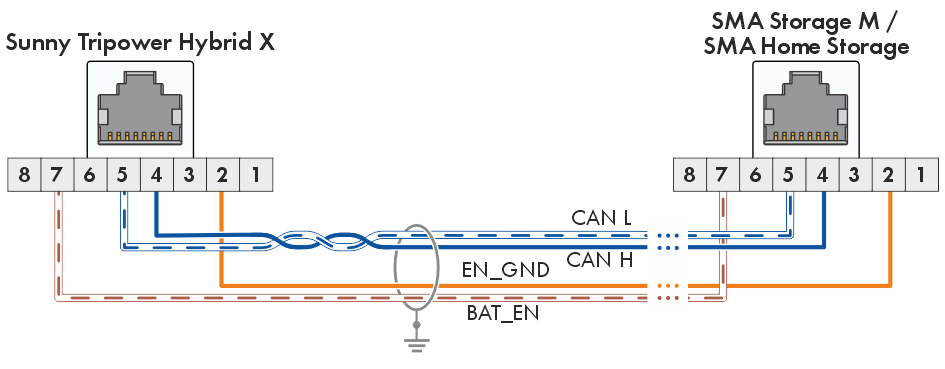

Verkabelungsprinzip Sunny Tripower Hybrid X mit SMA Home Storage und Storage M über BAT CAN (RJ45)
